Вариант 4

Исследование модели вход-выход.

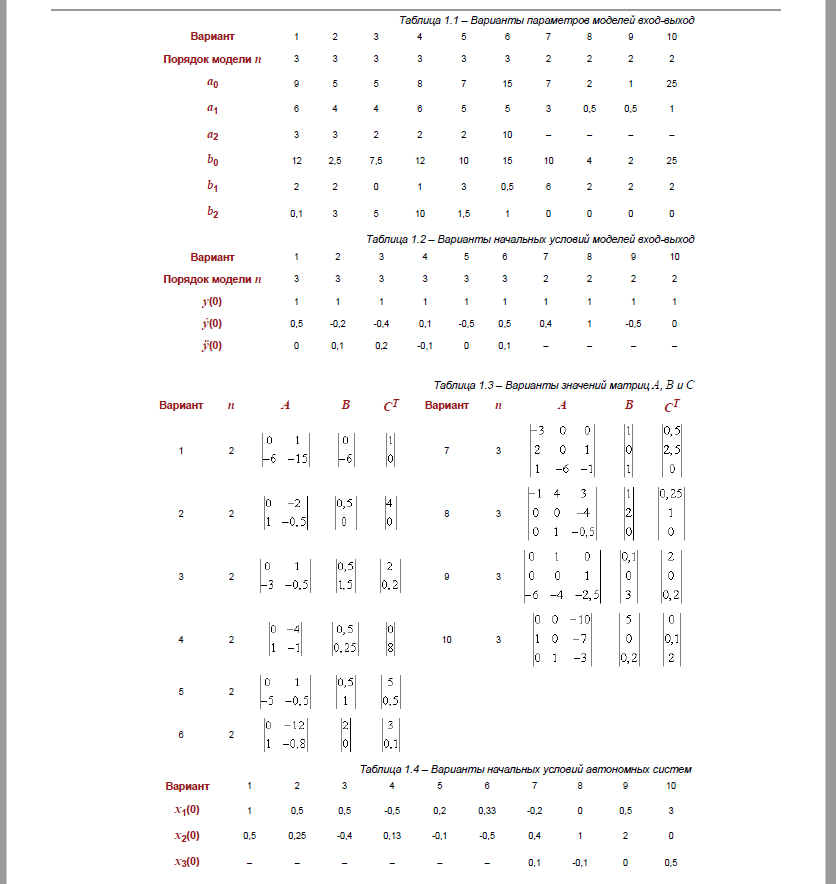

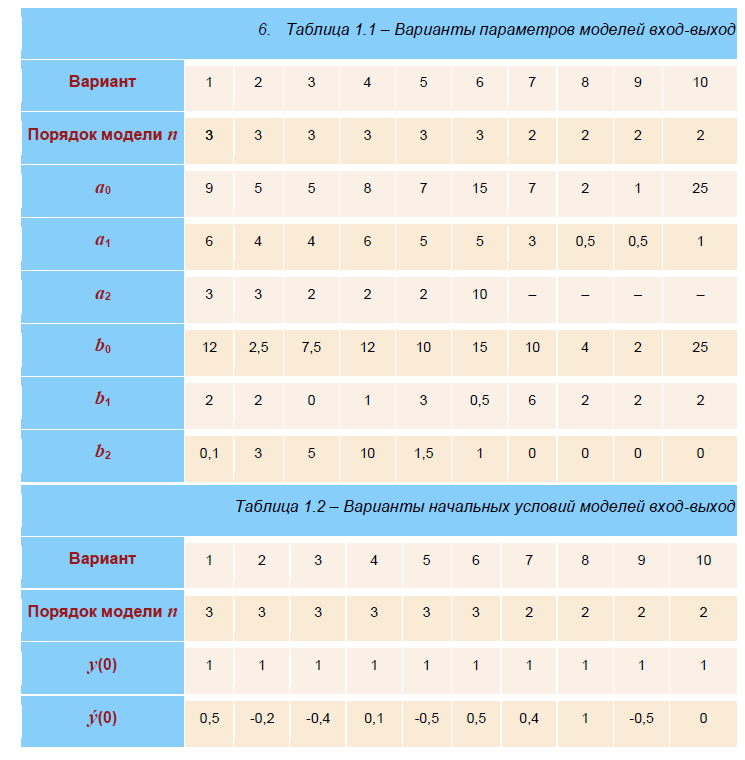

1. В соответствии с вариантом задания (см. таблицу 1.1), построить схему моделирования
линейной динамической системы (1.1).
2. Осуществить моделирование системы при двух видах входного воздействия – u = 1(t) и u =
2sin(t) – и нулевых начальных условиях. На экран выводить графики сигналов u(t) и y(t).
Продолжительность интервала наблюдения выбрать самостоятельно.
3. Осуществить моделирование свободного движения системы, т.е. с нулевым входным
воздействием и ненулевыми начальными условиями, заданными в таблице 1.2. На экран
выводить y(t).
Исследование модели вход-состояние-выход.
1. В соответствии с вариантом задания (см. таблицу 1.3), построить схему моделирования
линейной динамической системы (1.2а).
2. Осуществить моделирование линейной динамической системы при двух видах входного
воздействия: u = 1(t) и u = 2sin(t). На экран выводить графики сигналов u(t) и y(t). Для всех
вариантов начальное значение вектора состояния нулевое.
3. Осуществить моделирование свободного движения системы с начальными условиями,
приведенными в таблице 1.4. На экран выводить y(t)
