Вопросы/задания к контрольной работе: Моделирование динамики механической системы груза и амортизатора
Описание
Содержание
2Описание физической системы.. 4
4Уравнения движения амортизируемого объекта. 8
5Конечно-разностные соотношения. 10
6Реакция j-ого амортизатора. 10
6.1Реакция j-ого упругого элемента. 11
6.2Реакция j-ого демпфирующего элемента. 12
7Конечно-разностные соотношения для нулевых значений. 15
10Принятые обозначения и сокращения. 18
Введение
Амортизация-применение технических решений, которые при заданном уровне внешнего воздействия позволяют снизить уровень, приходящийся на защищаемый объект.
Кинематическое воздействие-воздействие, при котором основание, на которое опирается объект совершает движение по заданному закону, при чем этот закон не зависит от движения объекта.
Динамическое воздействие-воздействие, при котором на объект действуют силовые параметры: момент, давление, распределенная нагрузка и др.
Описание физической системы

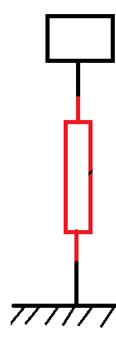

Груз массой m закреплен вертикально на амортизаторе. Амортизатор установлен на основание. В механической системе рассматриваем динамическое воздействие, в виде заданной вертикально приложенной к грузу силы F(t), являющейся функцией времени, а также кинематическое воздействие, в виде заданного временного закона перемещения ограждающей конструкции (основания) Xe(t) (рис. 1).
АО – амортизируемый объект
ОК – ограждающая конструкция
СА – система амортизации
ДВ – динамическое воздействие
КВ – кинематическое воздействие
Состав амортизатора

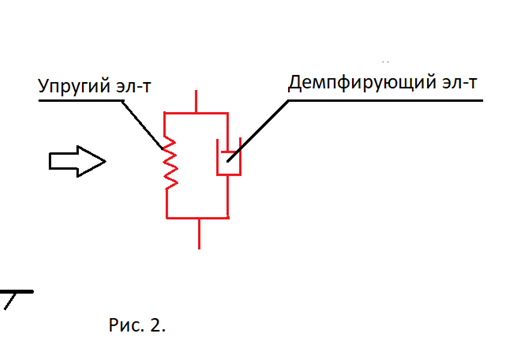

В состав амортизатора входят упругий и демпфирующий элементы (см. Рис.2).
Исходные данные
Исходные данные для моделирования и расчета представлены в таблице 1.
Таблица 1 – Исходные данные.
№ вар. | m, кг | ДВ | Fmax, Н | Fmin, Н | КВ | xemax, мм | xemin, мм | , мм/с2 | , мм/с2 | xrmin, мм | xrmax, мм |
19 | 90 | 11 | 300 | -150 | 18 | 40 | -35 | -880 | 640 | -19 | 22 |
