Задача № 5А. Рассмотрим схему (рис.1.1) электропередачи, в которой генератор работает через трансформатор и двухцепную линию электропередачи на шины приемной системы бесконечной мощности. Генератор не имеет АРВ. В одной цепи линии происходит короткое замыкание, которое синхронно отключают выключатели цепи линии. Определить предельные угол и время отключения двухфазного короткого замыкания:

а) в начале линии; б) в середине линии; в) в конце линии.

Расчет провести в относительных единицах при приближенном приведении коэффициентов трансформации.

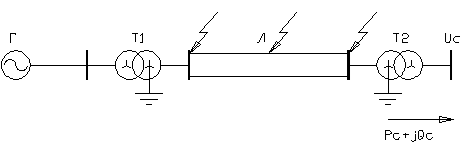

Рис. 1.1. Расчетная схема электроснабжения к заданию № 1.

Исходные данные:

– генератор: P_ном = 63МВт; cosφ_ном = 0,8; х'_d = 0,224; U_ном = 10,5 кВ; х_d = 1,199;T_j = 8,85 с;

– трансформатор Т1: S_ном = 80 МВА; U_ном = 10/242 кВ; U_к = 11 %;

– линия: х₀ = 0,4 Ом/км; L = 90 км;

– трансформатор Т2: S_ном = 125 МВА; U_ном = 220/38,5 кВ; U_к = 11 %;

– передаваемая мощность Р_с = 40 МВт и Q_с = 20 Мвар.
