Лабораторная работа: Расчет цепи постоянного тока методом контурных токов
Описание
Цель работы: расчет цепи постоянного тока методом контурных токов.

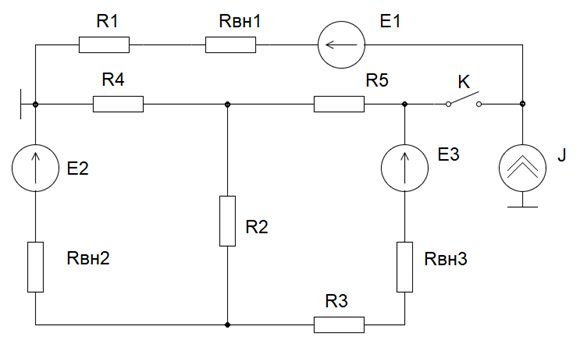

Для электрической цепи, определить:
- токи всех ветвей цепи при замкнутом и разомкнутом положении ключа К, которым к цепи присоединяется источник J;
- составить баланс мощностей.
![]()
Для электрической цепи, определить:
- токи всех ветвей цепи при замкнутом и разомкнутом положении ключа К, которым к цепи присоединяется источник J;
- составить баланс мощностей.
| Вариант | E1 | E2 | E3 | Rвн1 | Rвн2 | Rвн3 |
| 4 | В | Ом | ||||
| 60 | 180 | 20 | 0,7 | 0,3 | 0,8 | |
| R1 | R2 | R3 | R4 | R5 | J | |
| Ом | А | |||||
| 12 | 31 | 8 | 17 | 21 | 7 | |
