ДЗ: Расчет сложных электрических цепей постоянного и синусоидального токов

Задание № 1

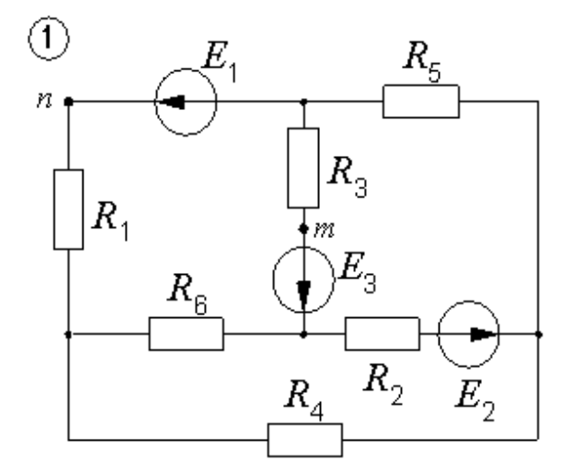

Для схемы, заданной студенту в соответствии с его вариантом (см. подразд. 1.4 и 1.5), требуется:
1) написать систему уравнений по законам Кирхгофа (решать эту систему не следует);
2) определить токи во всех ветвях методом узловых потенциалов и сделать проверку по первому закону Кирхгофа;
3) рассчитать мощности на всех участках цепи; составить баланс мощностей;
4) выполнить расчет цепи методом контурных токов;
5) результаты расчета токов, выполненного двумя методами, свести в таблицу и сравнить между собой.
Задание № 3
1. Определить напряжение между точками m и n.
2. Построить график зависимости мощности P1, выделяющейся в сопротивлении первой ветви, от тока I1 этой ветви.
5. Для контура, содержащего две ЭДС, построить потенциальную диаграмму.
Данные для варианта 178

Задание № 1
Для схемы, заданной студенту в соответствии с его вариантом (см. подразд. 9.4 и 9.5), требуется:
1) написать уравнения по законам Кирхгофа и методу контурных токов (решать эти уравнения не следует);
2) методом узловых потенциалов рассчитать токи в ветвях, сделать проверку найденных токов по первому закону Кирхгофа;
3) рассчитать мощности на всех участках цепи, составить баланс мощностей.
Задание № 2
1. Написать выражения мгновенных значений найденных токов. Начертить волновую диаграмму тока i₁ .
2. Построить векторную топографическую диаграмму напряжений, совместив ее с векторной диаграммой токов
3. Определить показание ваттметра и напряжение между точками m и n.
Таблица 3 – Числовые значения параметров цепи синусоидального тока


Оглавление
РАСЧЕТ СЛОЖНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 3
Ход работы 4
РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО СИНУСОИДАЛЬНОГО ТОКА 13
