Курсовая работа: Расчёт электрических и магнитных цепей

Содержание
Введение. 3
1. Расчет линейной разветвленной электрической цепи постоянного тока в установившемся режиме работы. 5
2. Расчет линейной разветвленной электрической цепи однофазного синусоидального тока в установившемся режиме работы. 9
3. Расчет линейной разветвленной электрической цепи трехфазного синусоидального тока в установившемся режиме работы. 15
4. Расчет линейной разветвленной электрической цепи постоянного тока в переходном режиме работы. 22
5. Расчет разветвленной электрической цепи переменного тока с несинусоидальным источником ЭДС в установившемся режиме работы.. 27
6. Расчет разветвленной магнитной цепи при постоянных токах в установившемся режиме работы. 34
Список использованных источников. 40

Введение

Электротехника окружает нас повсеместно: на улице, дома и на работе. К электротехническим приборам можно отнести практически каждую единицу, которая питается электричеством – это зарядные устройства, телефоны, магнитолы автомобилей и даже в какой-то степени троллейбусы и метро.
Исторически первопроходцем электротехники можно считать жителя Древней Греции Фалеса Милетского. Он первым обнаружил, что натертый шерстью янтарь способен ненадолго притягивать к себе металлические изделия. Скорее всего, тогда он не понял, что создал первый в мире миниатюрный электромагнит.
Далее упоминания об электричестве и оборудовании для его выработки появляются только в начале 17 века. В этот период времени была создана первая электрическая машина-магнит. А в 1729 году была проведена первая передача электричества на расстояние.
Стартом развития электротехники в России, несомненно, можно назвать работы Рихмана и Ломоносова, которые изучали так называемое атмосферное электричество.
Первый значительный прорыв по применению электричества, принадлежит Александру Лодыгину, который в 1873 году, используя лампы накаливания, осветил улицу в Петербурге. После признания идеи нерентабельной Лодыгин продал свой патент ставшей знаменитой компании General Electric.
С 1899 года электричество используется и для передачи информации. Сначала для этого использовались не телефоны и компьютеры, конечно, а простой передатчик с приемником. Таким образом, известный ученый Попов, впервые смог поддерживать связь с кораблями на расстоянии 14 км.
Использование радио стало возможным благодаря электричеству. После чего в 1901 году разработка приняла гражданский вид, и радио стало применяться для передачи новостей.
В рамках специальной программы плана ГОЭЛРО, предполагавшего электрификацию всей страны, электричество стало повсеместно использоваться в России с 1920 года.
Последней тенденцией в развитии электротехники является активное внедрение робототехники. Именно это направление считается наиболее перспективным.
Использование роботов может помочь в работе пожарным, медикам, военным при использовании в сложных ситуациях, когда участие человека невозможно или слишком опасно.
В современном мире весомое значение отводится интеграции электрической энергии. Имеется в виду ее непосредственное глобальное внедрение в различные сегменты и быт.
Стоит отметить, что на сегодняшний день не существует ни одной индустрии, где бы она в каком-либо виде не использовалась. При этом с каждым днем ее эксплуатация значительно расширяется.
Развитие электротехники имеет свои этапы. Данные этапы отличаются между собой по динамике внедрения.
В широком смысле электротехника представляет собой обширную область применения электромагнитных явлений. Поэтому для расчета и исследования процессов и явлений, наблюдающихся в электрических и магнитных цепях, используются разные типы задач. Часть таких задач рассмотрена в данной курсовой работе.

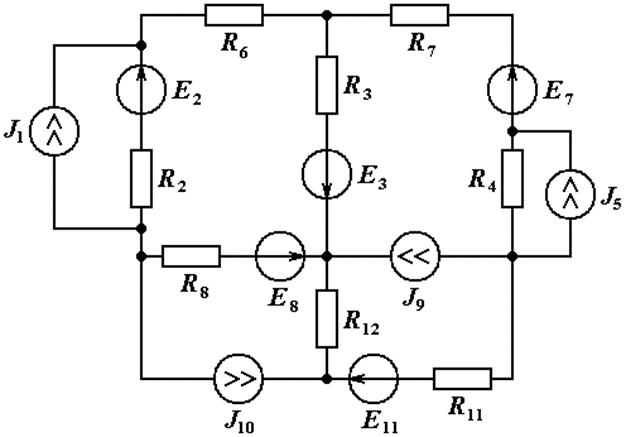

На основе обобщенной расчетной схемы (Рис. 1.1) составить схему замещения цепи постоянного тока в соответствии с вариантом курсовой работы.
Рассчитать полученную электрическую цепь: найти токи в ветвях цепи в установившемся режиме ее работы и падения напряжений на всех пассивных элементах цепи.
Осуществить проверку полученных результатов: составить уравнение баланса мощностей для рассматриваемой цепи (расхождение между левой и правой частями численных значений уравнения должно составлять не более 3 %).
Построить потенциальную диаграмму для независимого контура рассчитываемой цепи, содержащего наибольшее количество элементов (в случае равенства количества элементов в двух и более контурах выбор контура остается за обучающимся).

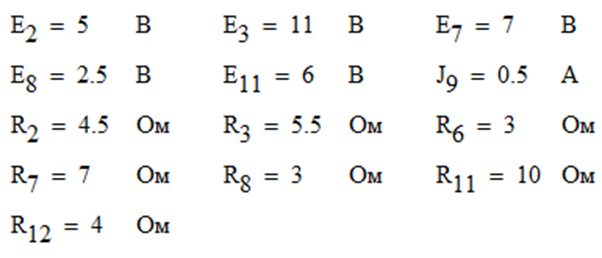

Исходные данные для расчета:
