Курсовая работа: Расчет линейной электрической цепи
Описание
ЗАДАНИЕ
ЧАСТЬ 1. РАСЧЕТ ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПРИ ГАРМОНИЧЕСКОМ (СИНУСОИДАЛЬНОМ) ВОЗДЕЙСТВИИ.

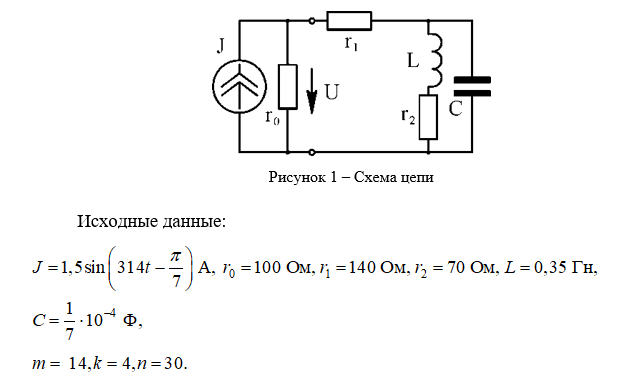

Для цепи, изображенной на рисунке 1, рассчитать:
Действующие и мгновенные значения токов всех ветвей.
Действующие и мгновенные значения напряжений на всех элементах приемника.
Построить в выбранных масштабах для тока и напряжения векторные диаграммы. Диаграммы должны включать токи всех ветвей и напряжения всех элементов цепи.
Изобразить на графике мгновенные значения полного тока цепи i(t) и напряжения на приёмнике электрической энергии (нагрузке) u(t). Показать на графике угол сдвига φ.
Построить эквивалентную схему замещения нагрузки, на основе найденных в п.1, комплексных значений Z или Y.
Проверить балансы по активной и реактивной мощностям
ЧАСТЬ 2. РАСЧЕТ ТРЕХФАЗНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

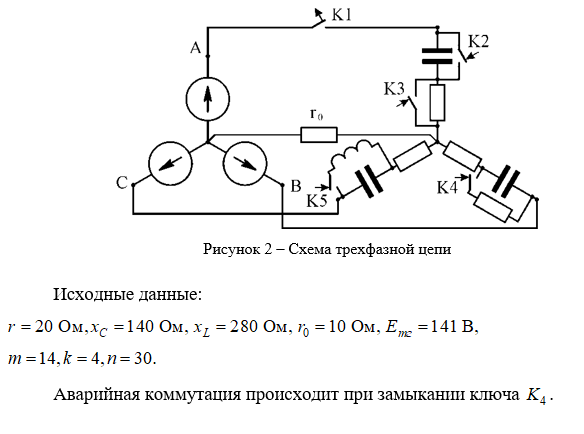

В симметричной трёхфазной цепи, представляющей собой соединение генератора и приёмника, возникает аварийная ситуация в виде короткого замыкания или обрыва провода, приводящая через определённое время к установившемуся несимметричному режиму. Для цепи, соответствующей конкретному варианту:
Рассчитать действующие и мгновенные значения фазных и линейных токов в нагрузке до и после аварийной коммутации.
Рассчитать действующие и мгновенные значения фазных и линейных напряжений на нагрузке до и после аварийной коммутации.
Построить в выбранных масштабах топографические диаграммы напряжений и векторные диаграммы токов на нагрузке до и после аварийной коммутации. Диаграммы напряжений и токов должны быть совмещены.
Сравнить активные и реактивные мощности потребления нагрузки до и после аварийной коммутации
![]()
ЧАСТЬ 1. РАСЧЕТ ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПРИ ГАРМОНИЧЕСКОМ (СИНУСОИДАЛЬНОМ) ВОЗДЕЙСТВИИ.
Для цепи, изображенной на рисунке 1, рассчитать:
Действующие и мгновенные значения токов всех ветвей.
Действующие и мгновенные значения напряжений на всех элементах приемника.
Построить в выбранных масштабах для тока и напряжения векторные диаграммы. Диаграммы должны включать токи всех ветвей и напряжения всех элементов цепи.
Изобразить на графике мгновенные значения полного тока цепи i(t) и напряжения на приёмнике электрической энергии (нагрузке) u(t). Показать на графике угол сдвига φ.
Построить эквивалентную схему замещения нагрузки, на основе найденных в п.1, комплексных значений Z или Y.
Проверить балансы по активной и реактивной мощностям

ЧАСТЬ 2. РАСЧЕТ ТРЕХФАЗНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
В симметричной трёхфазной цепи, представляющей собой соединение генератора и приёмника, возникает аварийная ситуация в виде короткого замыкания или обрыва провода, приводящая через определённое время к установившемуся несимметричному режиму. Для цепи, соответствующей конкретному варианту:
Рассчитать действующие и мгновенные значения фазных и линейных токов в нагрузке до и после аварийной коммутации.
Рассчитать действующие и мгновенные значения фазных и линейных напряжений на нагрузке до и после аварийной коммутации.
Построить в выбранных масштабах топографические диаграммы напряжений и векторные диаграммы токов на нагрузке до и после аварийной коммутации. Диаграммы напряжений и токов должны быть совмещены.
Сравнить активные и реактивные мощности потребления нагрузки до и после аварийной коммутации
