Вопросы/задания к экзамену: Задачи к экзамену

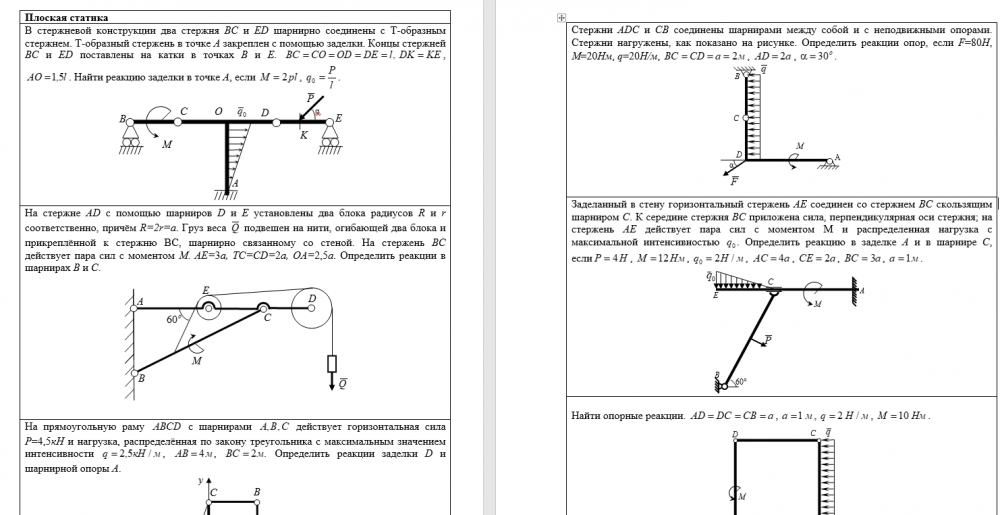

Плоская статика

В стержневой конструкции два стержня BC и ED шарнирно соединены с T-образным стержнем. T-образный стержень в точке A закреплен с помощью заделки. Концы стержней BC и ED поставлены на катки в точках B и E. , . Найти реакцию заделки в точке A, если , .

На стержне AD с помощью шарниров D и E установлены два блока радиусов R и r соответственно, причём R=2r=a. Груз веса подвешен на нити, огибающей два блока и прикреплённой к стержню BC, шарнирно связанному со стеной. На стержень BC действует пара сил с моментом M. AE=3a, TC=CD=2a, OA=2,5a. Определить реакции в шарнирах B и C.

На прямоугольную раму с шарнирами действует горизонтальная сила P=4,5кH и нагрузка, распределённая по закону треугольника с максимальным значением интенсивности , , Определить реакции заделки D и шарнирной опоры A.

Стержни ADC и CB соединены шарнирами между собой и с неподвижными опорами. Стержни нагружены, как показано на рисунке. Определить реакции опор, если F=80H, M=20Hм, q=20H/м, , , .

Заделанный в стену горизонтальный стержень AE соединен со стержнем BC скользящим шарниром С. К середине стержня ВС приложена сила, перпендикулярная оси стержня; на стержень AE действует пара сил с моментом М и распределенная нагрузка с максимальной интенсивностью . Определить реакцию в заделке A и в шарнире С, если, , , , , , .
