ДЗ 2: Кинематика плоского движения твердого тела вариант 21
-28%
Описание

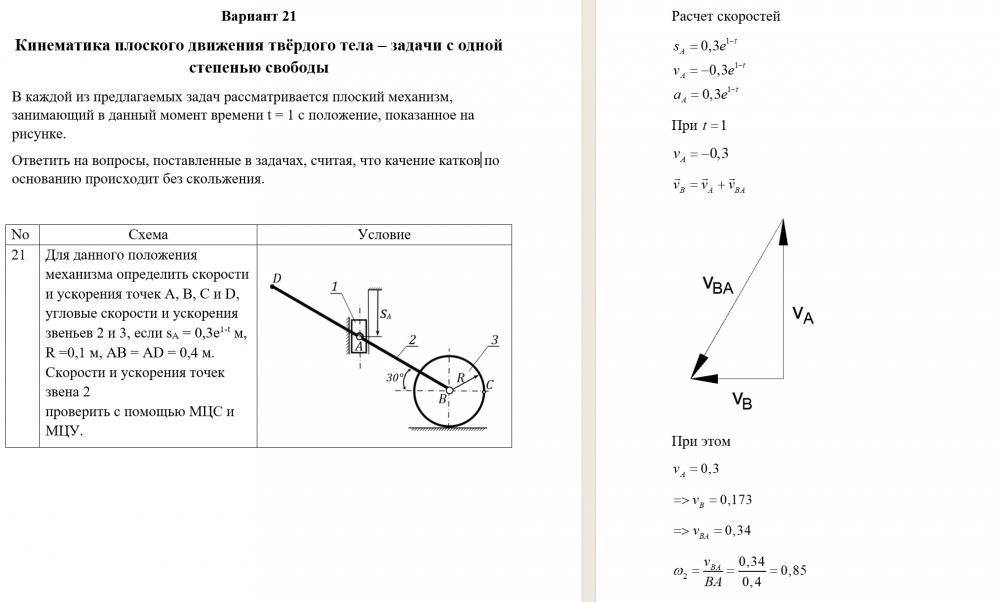

Вариант 21
Кинематика плоскогодвижения твёрдоготела – задачи с однойстепенью свободы
В каждой из предлагаемых задач рассматривается плоский механизм, занимающий в данный момент времени t = 1 c положение, показанное на рисунке.
Ответить на вопросы, поставленные в задачах, считая, что качение катков по основанию происходит без скольжения.
No | Схема | Условие |

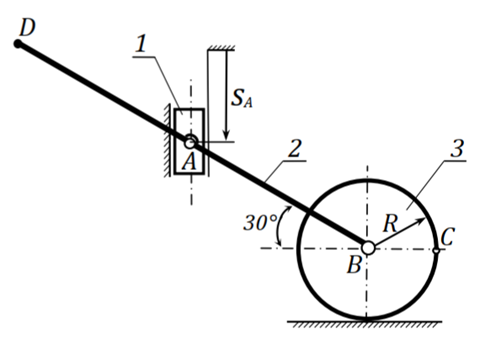

21 | Для данного положения механизма определить скорости и ускорения точек A, B, C и D, угловые скорости и ускорения звеньев 2 и 3, если sA = 0,3e1-t м, R =0,1 м, АВ = AD = 0,4 м. Скорости и ускорения точек звена 2 проверить с помощью МЦС и МЦУ. | |
Показать/скрыть дополнительное описание
Вариант 21 Кинематика плоскогодвижения твёрдоготела – задачи с однойстепенью свободы В каждой из предлагаемых задач рассматривается плоский механизм, занимающий в данный момент времени t = 1 c положение, показанное на рисунке. Ответить на вопросы, поставленные в задачах, считая, что качение катков по основанию происходит без скольжения. No Схема Условие 21 Для данного положения механизма определить скорости и ускорения точек A, B, C и D, угловые скорости и ускорения звеньев 2 и 3, если sA = 0,3e1-t м, R =0,1 м, АВ = AD = 0,4 м. Скорости и ускорения точек звена 2 проверить с помощью МЦС и МЦУ.
.
Характеристики домашнего задания
Предмет
Учебное заведение
Семестр
Номер задания
Вариант
Программы
Просмотров
88
Покупок
4
Качество
Идеальное компьютерное
Размер
167,27 Kb
Список файлов
- 21.docx 167,27 Kb
Привет всем! Я автор на Студизбе. Я надеюсь что, не только дам Вам файлы с ответом но и знание. Не только копировать, а нужно понимать! Вставьте 5 звезд и позитивные комментарии сразу дам Вам подарок
