2022г Вариант 13 - ДЗ №3 - Кинематика сложного движения точки

Зачтено на максимальный балл

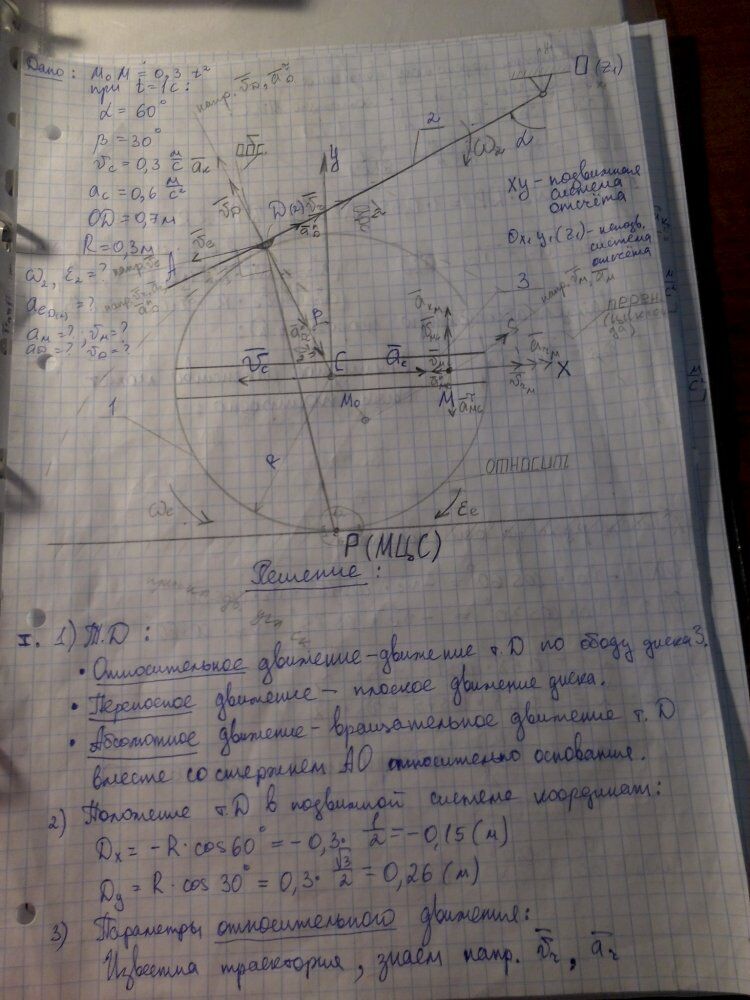

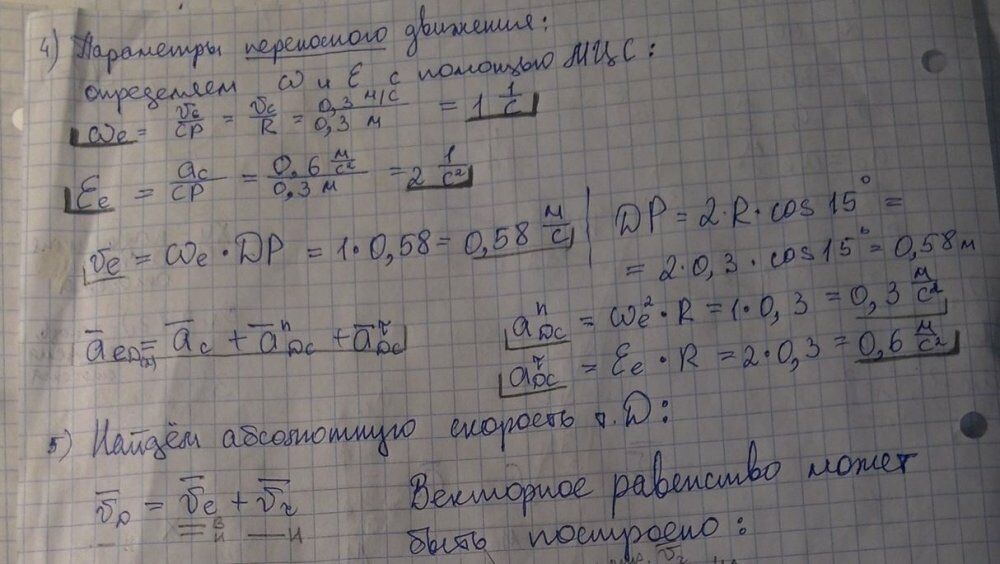

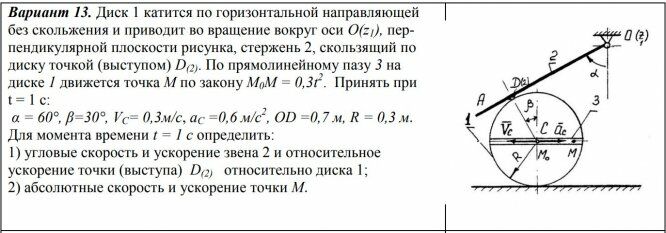

Вариант 13. Диск 1 катится по горизонтальной направляющей без скольжения и приводит во вращение вокруг оси O(z1), перпендикулярной плоскости рисунка, стержень 2, скользящий по диску точкой (выступом) D(2). По прямолинейному пазу 3 на диске 1 движется точка M по закону M0M = 0,3t 2 . Принять при t = 1 с: α = 60°, β=30°, VC= 0,3м/с, aC =0,6 м/с2 , OD =0,7 м, R = 0,3 м. Для момента времени t = 1 c определить: 1) угловые скорость и ускорение звена 2 и относительное ускорение точки (выступа) D(2) относительно диска 1; 2) абсолютные скорость и ускорение точки M.
