ДЗ 4.1: Плоская статика вариант 19

Плоская статика

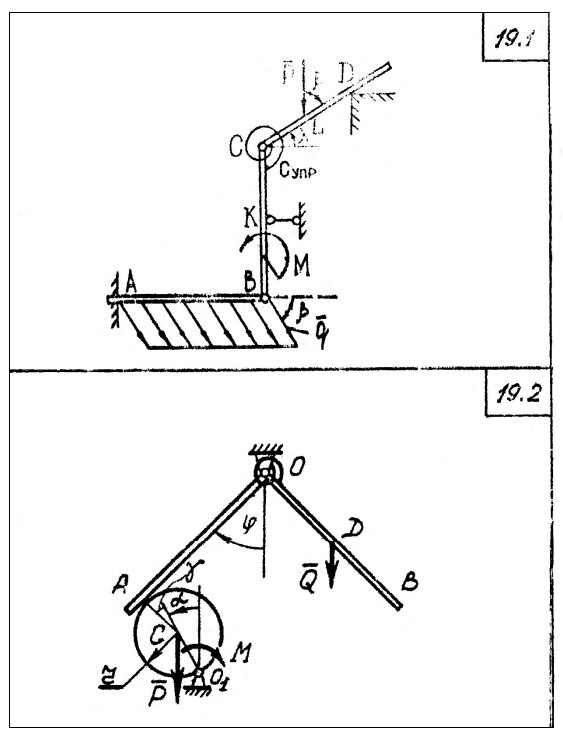

• Задача 1 (для всех вариантов - рис. 1.1 - 30.1)

При решении задачи предполагается, что расстояние между соседними точками A, B, C, D, E, F равны l, углы α=45°, β=60°, R=l, r=0,4l. Точки К и L делят соответствующие участки пополам. В вариантах, где имеются пружины, считать, что пружина предварительно закручена на угол λ=30°, жесткость пружины c_упр=Pl. Величины M=Pl, q=P/l, q_m=2P/l. Определить реакции опор А и В.

• Задача 2 (для всех вариантов - рис. 1.2 - 30.2)

При решении задачи предполагается, что механизм находится в равновесии под действием приложенных к нему сил. Трение в сочленениях элементов отсутствует. В зубчатых зацеплениях угол между полной реакцией и общей касательной плоскостью принимается равным 20°. Предполагается, что катки имеют возможность катиться без скольжения.Показать/скрыть дополнительное описание
