Разработка технологическо процесса сборки планетарного редуктора и механообработки для условий среднесерийного производства (Водило)
-51%
Описание
Целью курсовой работы является разработка технологического процесса изготовления планетарного редуктора, предназначенного для увеличения передаточного момента и увеличения частоты вращения

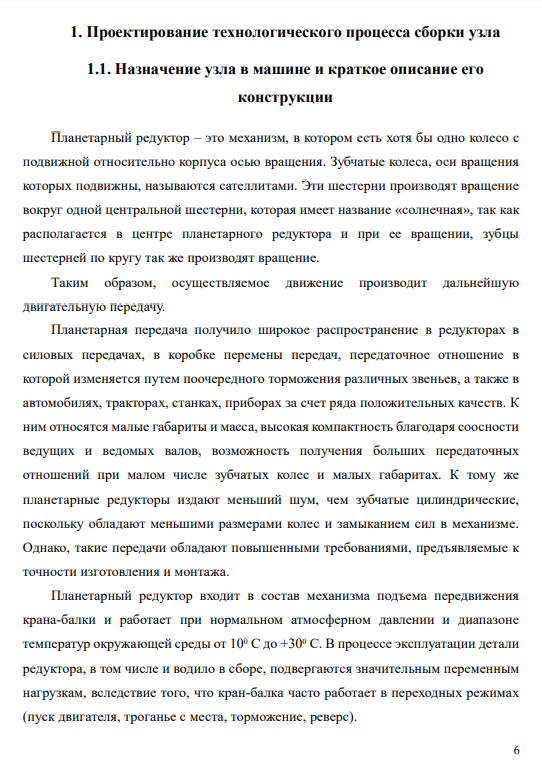

Планетарный редуктор – это механизм, в котором есть хотя бы одно колесо с подвижной относительно корпуса осью вращения. Зубчатые колеса, оси вращения которых подвижны, называются сателлитами. Эти шестерни производят вращение вокруг одной центральной шестерни, которая имеет название «солнечная», так как располагается в центре планетарного редуктора и при ее вращении, зубцы шестерней по кругу так же производят вращение.

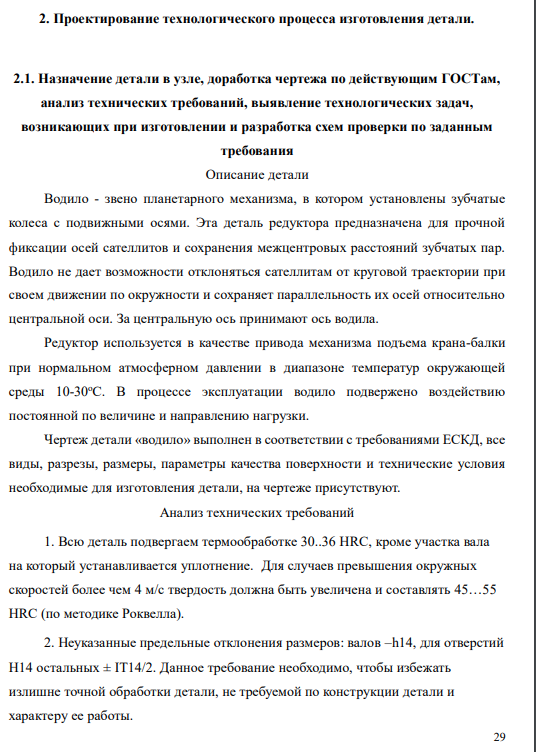

Водило - звено планетарного механизма, в котором установлены зубчатые колеса с подвижными осями. Эта деталь редуктора предназначена для прочной фиксации осей сателлитов и сохранения межцентровых расстояний зубчатых пар. Водило не дает возможности отклоняться сателлитам от круговой траектории при своем движении по окружности и сохраняет параллельность их осей относительно центральной оси. За центральную ось принимают ось водила. Редуктор используется в качестве привода механизма подъема крана-балки при нормальном атмосферном давлении в диапазоне температур окружающей среды 10-30оС. В процессе эксплуатации водило подвержено воздействию постоянной по величине и направлению нагрузки. Чертеж детали «водило» выполнен в соответствии с требованиями ЕСКД, все виды, разрезы, размеры, параметры качества поверхности и технические условия необходимые для изготовления детали, на чертеже присутствуют.
Планетарный редуктор – это механизм, в котором есть хотя бы одно колесо с подвижной относительно корпуса осью вращения. Зубчатые колеса, оси вращения которых подвижны, называются сателлитами. Эти шестерни производят вращение вокруг одной центральной шестерни, которая имеет название «солнечная», так как располагается в центре планетарного редуктора и при ее вращении, зубцы шестерней по кругу так же производят вращение.
Водило - звено планетарного механизма, в котором установлены зубчатые колеса с подвижными осями. Эта деталь редуктора предназначена для прочной фиксации осей сателлитов и сохранения межцентровых расстояний зубчатых пар. Водило не дает возможности отклоняться сателлитам от круговой траектории при своем движении по окружности и сохраняет параллельность их осей относительно центральной оси. За центральную ось принимают ось водила. Редуктор используется в качестве привода механизма подъема крана-балки при нормальном атмосферном давлении в диапазоне температур окружающей среды 10-30оС. В процессе эксплуатации водило подвержено воздействию постоянной по величине и направлению нагрузки. Чертеж детали «водило» выполнен в соответствии с требованиями ЕСКД, все виды, разрезы, размеры, параметры качества поверхности и технические условия необходимые для изготовления детали, на чертеже присутствуют.
Характеристики курсовой работы
Учебное заведение
Семестр
Просмотров
21
Покупок
0
Размер
1,84 Mb
Список файлов
- Разработка технологическо процесса сборки планетарного редуктора и механообработки для условий среднесерийного производства.pdf 2,74 Mb
