ДЗ 2: Домашнее задание №2 - Втулка

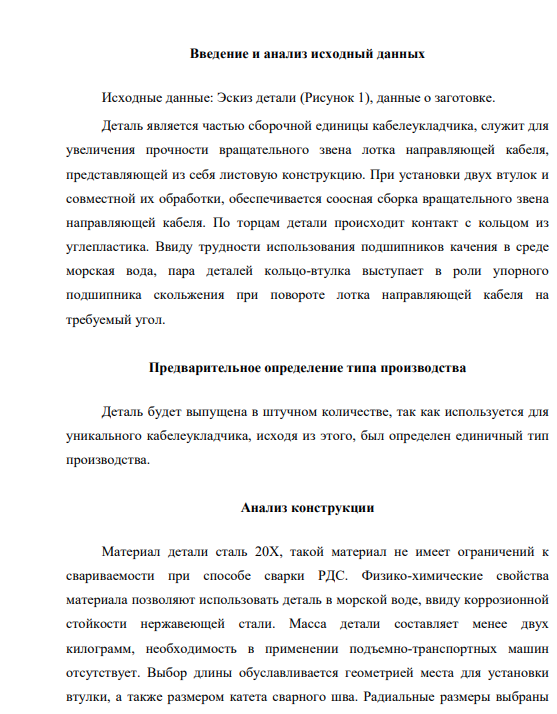

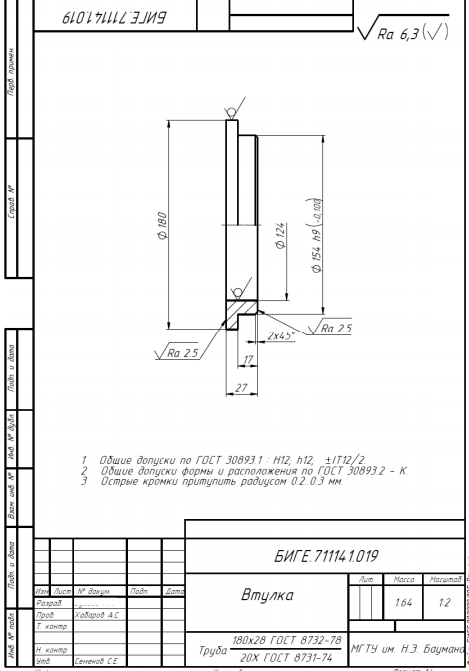

Исходные данные: Эскиз детали (Рисунок 1), данные о заготовке. Деталь является частью сборочной единицы кабелеукладчика, служит для увеличения прочности вращательного звена лотка направляющей кабеля, представляющей из себя листовую конструкцию. При установки двух втулок и совместной их обработки, обеспечивается соосная сборка вращательного звена направляющей кабеля. По торцам детали происходит контакт с кольцом из углепластика. Ввиду трудности использования подшипников качения в среде морская вода, пара деталей кольцо-втулка выступает в роли упорного подшипника скольжения при повороте лотка направляющей кабеля на требуемый угол.





АнализконструкцииМатериалдеталисталь 20Х, такойматериалнеимеетограниченийксвариваемостиприспособесваркиРДС. Физико-химическиесвойстваматериалапозволяютиспользоватьдетальвморскойводе, ввидукоррозионнойстойкостинержавеющейстали. Массадеталисоставляетменеедвухкилограмм, необходимостьвпримененииподъемно-транспортныхмашинотсутствует. Выбордлиныобуславливаетсягеометриейместадляустановкивтулки, атакжеразмеромкатетасварногошва. Радиальныеразмерывыбраны 4 исходяизразмераоси, передающейвращательноедвижениелотку, иутвержденыпрочностнымрасчетом. Требованиякобрабатываемымповерхностям: шероховатостьобрабатываемыхповерхностейRa неболее 6,3 мкм; шероховатостьповерхностей 3 и 2 Raнеболее 2,5 мкм, ввидуналичиятрениясответнойдеталью, допускиформыирасположениясоответствуютклассуточностиКГОСТ 30893.2 (выборисходитизвозможностейпроизводстваиотсутствияповышенныхтребованиякточностиформыирасположенияповерхностей). Допускиразмеровуказанныхповерхностейсоответствуют 12 квалитетуточности(обычнаяпроизводственнаяточность, достигаетсябездополнительнойобработкиповышеннойточности), кромеповерхности1 – 9 квалитет (назначаетсядляизбеганияпроблемпривыполнениисборочныхопераций). Уровеньгеометрическойточностиуказанныхповерхностей, кромеповерхностей1, 2, 3, - А.
