Лабораторная по прокатке в обработке металлов

Лабораторная работа №2

«Обработка металлов давлением (прокатка)»
по дисциплине «Технологические процессы в машиностроении»
Цель работы: изучить общее устройство прокатного стана для продольной прокатки.

Краткие теоретические сведения по теме.
Сущность прокатки заключается в пластической деформации нагретой или холодной заготовки при прохождении ее между вращающимися валками. Зазор между валками должен быть меньше толщины заготовки. Силами трения заготовка втягивается между валками, а силы направленные по нормали к поверхности валков, уменьшают поперечные размеры заготовки.
Выделяют три вида прокатки: продольную, поперечную и поперечно-винтовую (рис. 1). При продольной прокатке валки вращаются в разные стороны, заготовка перемещается перпендикулярно к осям валков. При поперечной прокатке валки вращаются в одну сторону, заготовка вращается и деформируется. При поперечно-винтовой (косой) прокатке валки расположены под углом и сообщают заготовке вращательное и поступательное движение.

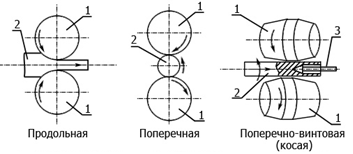

Рис. 1. Виды прокатки
1 – валки; 2 – заготовка; 3 – оправкаПоказать/скрыть дополнительное описание
