Вопросы/задания к заданиям: Производство заготовки

1. Цель практического занятия.
1) по чертежу детали выбрать и сравнить все возможные варианты производства заготовки 3-5 вариантов заготовки
2) подробно описать наиболее рациональный способ получение заготовки
3) указать применяемое технологическое оборудование и оснастку
4) составить технологический процесс получения заготовки
5) сделать эскиз заготовки выбранного способа производства указать основные размеры массу и основные технологические требования к ней

1. Выбираем и сравниваем все возможные варианты производства заготовки.

Особенности конструкции.

Деталь-представитель «Закрытие Д49.78.02-4» представляет собой литую корпусную деталь. На рисунке 1.2 представлен чертеж детали-представителя «Закрытие Д49.78.02-4».

Конструктивные формы образованы в основном сочетанием простых (плоских, цилиндрических) и сложных поверхностей (радиусный контур, сопряжения). Габаритные размеры детали: 386×204×201 мм.

Обработанные поверхности детали имеют различные шероховатости: Rz80 мкм, Rz40 мкм, Rz20 мкм, Ra2,5 мкм.

Наиболее точная поверхность – отверстие 130Н7, шероховатость поверхности Ra2,5 мкм. К этому отверстие предъявляются требование параллельности относительно поверхности основания «П». Так же точными являются 2 отверстия 22Н7, шероховатость поверхности Ra2,5 мкм

Технические требования, предъявляемые к детали, изложены в технических условиях на изделие и в технических требованиях чертежа детали.

Изготавливается из отливки по ТУ 24.06.12.401-89.

Деталь изготавливается из алюминия АК 5М ГОСТ 1583-93.

Алюминиевый сплав обладает наилучшими литейными и механическими свойствами, широко применяется для крупных деталей сложной конфигурации работающих при вибрационных и динамических нагрузках.

Химический состав стали АК 5М ГОСТ 1583-93:

Железо Fe – до 1,5%

Кремний Si – 4,5– 5,5%

Марганец Mn – до 0,5%

Алюминий Al – 90,7 – 94,15%

Медь Сu – 1-1,5%

Бериллий Be – до 0,1%

Магний Mg – 0,35-0,6%

Цинк Zn– до 0,01%

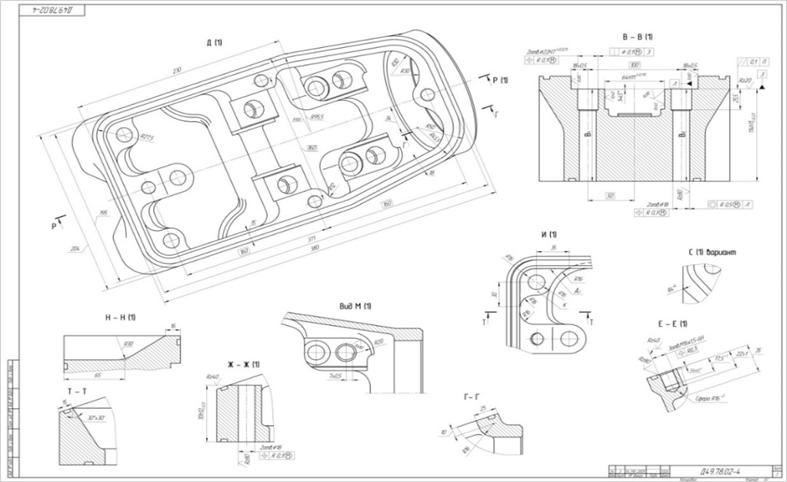

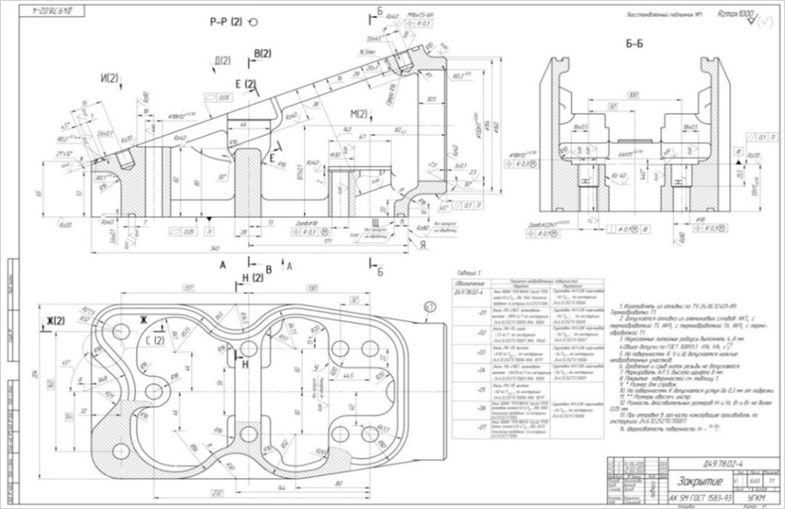

Рис.1.2. Чертеж детали-представителя «закрытие Д49.78.02-4»
