Курсовая работа: Монолитное ребристое перкрытие

СОДЕРЖАНИЕ

ВВЕДЕНИЕ.. 7

1 МОНОЛИТНОЕ РЕБРИСТОЕ ПЕРКРЫТИЕ.. 8

1.1 Расчет и конструирование балочной плиты.. 8

1.2 Расчет и конструирование второстепенной балки. 13

2 СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ.. 21

2.1 Расчет ребристой плиты перекрытия. 21

2.2 Исходные данные для проектирования. 21

2.3 Расчет рабочей арматуры продольных ребер. 25

2.4 Расчет рабочей арматуры полки плиты.. 28

2.5 Проверка прочности ребристой плиты по сечениям, наклонным к ее продольной оси. 29

2.6 Расчет плиты по трещиностойкости. 30

2.7 Расчет плиты по деформациям.. 36

2.8 Проверка прочности плиты в стадии изготовления, транспортирования и монтажа. 39

3 РАСЧЕТ СБОРНОГО НЕРАЗРЕЗНОГО РИГЕЛЯ.. 42

3.1 Исходные данные для проектирования. 42

3.2 Расчетная схема ригеля и определение ее основных параметров. 42

3.3 Определение усилий (M, Q) и построение огибающей эпюры моментов. 44

3.3 Перераспределение моментов. 46

3.4. Расчет прочности ригеля по сечениям нормальным к его продольной оси. 47

3.5. Расчет прочности ригеля по сечениям наклонным к его продольной оси. 48

3.6 Построение эпюры материалов. 51

4 РАСЧЕТ И КОНСТРУИРОВАНИЕ СБОРНОЙ ЖЕЛЕЗОБЕТОННОЙ КОЛОННЫ... 53

4.1 Исходные данные для проектирования. 53

4.2 Определение расчетных усилий. 54

4.3Расчет площади рабочей арматуры.. 55

5 РАСЧЕТ И КОНСТРИРОВАНИЕ ЦЕНТРАЛЬНО НАГРУЖЕННОГО ФУНДАМЕНТА ПОД КОЛЛОННУ.. 56

5.1 Исходные данные для проектирования. 56

5.2 Определение геометрических размеров фундамента. 56

5.3 Определение площади рабочей арматуры.. 58

6 РАСЧЕТ ПРОСТЕНКА НАРУЖНОЙ НЕСУЩЕЙ СТЕНЫ МНОГОЭТАЖНОГО ЗДАНИЯ.. 59

6.1 Исходные данные. 59

6.2 Определение расчетных усилий. 59

6.3 Проверка несущей способности. 61

ЗАКЛЮЧЕНИЕ.. 63

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.. 64

ВВЕДЕНИЕ

Цель курсового проекта состоит в выработке практических навыков проектирования конструктивных элементов путем реализации следующей системной последовательности:

• назначение (принятие) общего компоновочного решения перекрытия;
• выбор расчетной схемы элемента;
• сбор нагрузок и определение расчетных усилий;
• подбор сечения по условиям обеспечения прочности элемента на всех расчетных стадиях (изготовления, транспортирования и монтажа, и эксплуатации);
• конструирование элемента с учетом требований норм проектирования;
• проверка достаточности принятых решений на соответствие требованиям второй группы предельных состояний;
• графическое оформление результатов проектирования.

1 МОНОЛИТНОЕ РЕБРИСТОЕ ПЕРКРЫТИЕ

1.1 Расчет и конструирование балочной плиты

Исходные данные:

- полезная нагрузка Рn = 8 кН/м2

- нормативное сопротивление грунта R_n,гр = 0,35 МПа

- кратковременно действующая часть полезной нагрузки - 1,5 кН/м2

- длина здания L = 54 м

- ширина здания B = 23 м

Компоновка монолитного ребристого перекрытия

Направление главных балок принимается перпендикулярно продольным разбивочным осям (главные балки расположены в поперечном направлении, второстепенные балки - в продольном направлении).

• Пролет главных балок (шаг колонн в поперечном направлении) принимаем равным l_mb = 7600 мм; и 7800 мм.
• Пролет второстепенных балок (шаг колонн в продольном направлении) принимаем равным l_pb = 6000 мм.
• Шаг второстепенных балок принимаем равным 1900, 2000 мм.

Назначение размеров основных конструктивных элементов перекрытия

Толщина плиты принимается в зависимости от заданной временной нагрузки и шага второстепенных балок.

Временная нагрузка /полезная/р_n = 8 кН/м², шаг второстепенных балок 1900, 2000 мм, следовательно толщину плиты принимаем равной 70 мм (пол асфальтобетонный толщиной 20 мм; звуко-, гидроизоляция из шлакобетона толщиной 50 мм).

Поперечное сечение балок принимается тавровым

Поперечное сечение балок принимаем тавровым с высотой полки h_f = h_pl:

- для главных балок

высота - h_mb = (1/8…1/15)l_mb =(1/8…1/15)*7600=(950…506)=600 мм

ширина - b_mb = (0,4…0,5)h_mb =(0,4..0,5)*600=(180..300) =300 мм

Принимаем сечения главных балок 600 х 300 мм.

- для второстепенных балок:

высота - h_pb = (1/12…1/20)l_pb =(1/12..1/20)*6000=(500..300)=400 мм

ширина - b_pb = (0,4…0,5)h_pb =(0,4..0,5)*400=(160..200)=200 мм

Принимаем сечения второстепенной балки 400 х 200 мм.

-заделка плиты в стену принимается не менее высоты ее сечения и в кирпичных стенах кратной размеру кирпича а =120 мм.

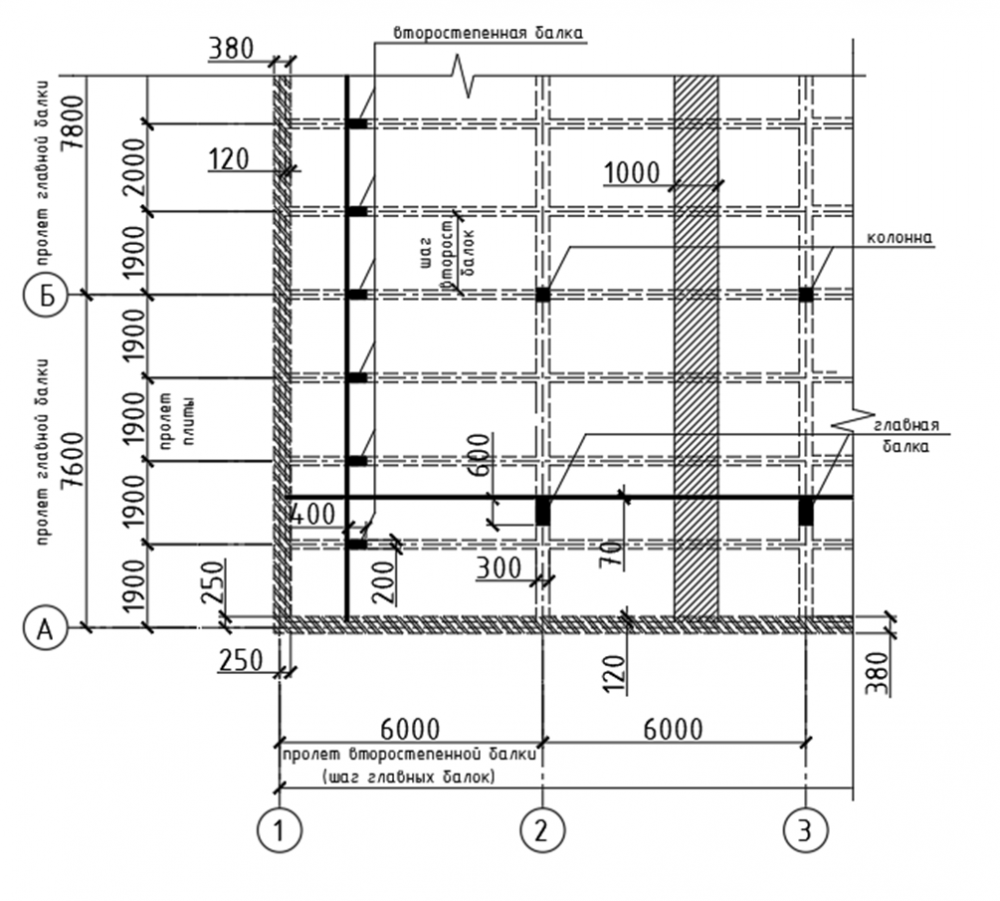

Рисунок 1.1- Конструктивная схема монолитного ребристого перекрытия
