Задача 3: Построение эпюр внутренних усилий при поперечном изгибе вариант 10.4

Для четырех заданных расчетных схем требуется:

1. разбить брус на характерные участки и, пользуясь уравнениями статики, составить аналитические выражения для определения внутренних усилий в произвольном сечении для каждого участка (для шарнирно опертых систем предварительно следует определить величину и направление опорных реакций от заданных внешних нагрузок);

2. определить сечения, в которых изгибающий момент имеет экстремальные значения;

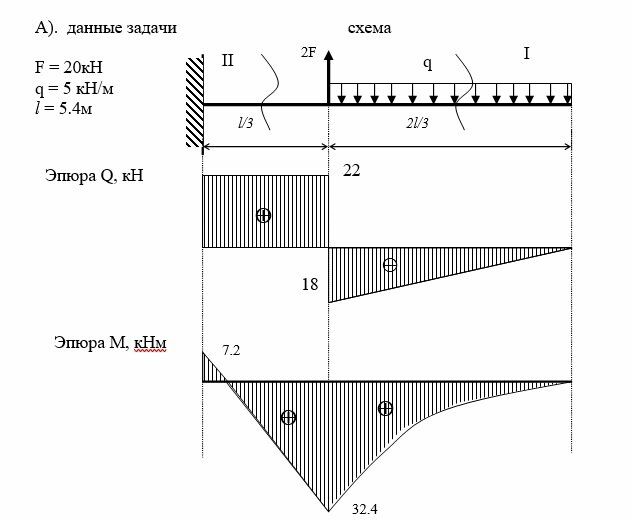

3. для каждой схемы построить эпюры внутренних усилий в выбранном масштабе;

4. проверить правильность построения эпюр по дифференциальным зависимостям между М, Q и q.

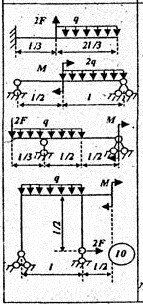

Исходные данные для решения этой задачи принять по табл. 5, а расчетные схемы – по рис.

Таблица 5
