ДЗ 2.1: Расчет пространственных рам вариант 20
-50%
Описание
Задача 2.1. Расчет пространственных рам ![]()
| № варианта | № схемы | m | n | k | h/b | Типы сечений | Материал | n (запас прочности) |
| 20 | 5 | 2 | 1 | 2 | 1,5 | A,C | I | 1,4 |

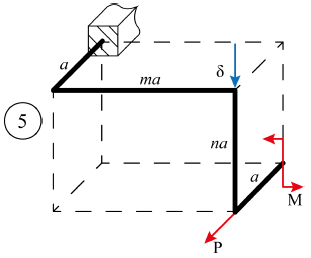

- 1. Для заданной рамы построить эпюры внутренних силовых факторов (Mz,My,Mk ). Значения коэффициентов n и m взять из таблицы 1.
- 2. По изгибающему и крутящему моментам определить размеры поперечных сечений по III теории прочности.
B. Для остальных участков рассчитать сплошное (или тонкостенное) кольцевое сечение (сечение C или D) при заданном ориентировочном отношении с последующим округлением толщины стенки с точностью до 0,5 мм и определением d, соответствующего условиям прочности.
- 3. Определить указаное на схеме линейное перемещение.
P=500 Н; l=50 см; G≈0,4E

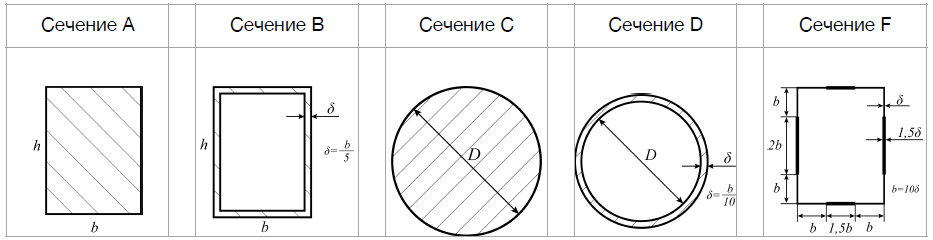

Типы сечений
Механические характеристики материала
| | Материал | Марка | σ0,2 ,кг/см2 | E, кг/см2 |
| I | Магниевый сплав | МА8М | 1550 | 0,4 * 106 |
| II | Дюраль | Д-20 | 3000 | 0,7 * 106 |
| III | Алюминиевый сплав | В95Т | 4500 | 0,64 * 106 |
| IV | Титановый сплав | ВТ5 | 7000 | 1,06 * 106 |
| V | Сталь | ЭИ654 | 7500 | 1,7 * 106 |
