ДЗ 1.2: Статически неопределимые плоские рамы вариант 2
-50%
Описание

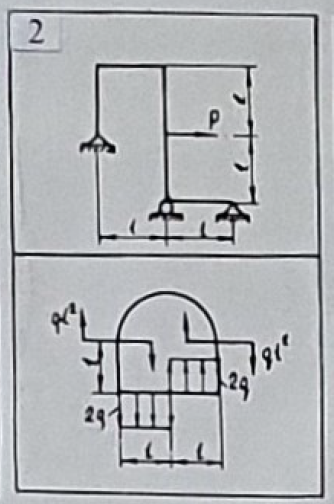

Задача 1.2. Статически неопределимые плоские рамы ![]()
Для статически неопределимой плоской рамы постоянного поперечного сечения с прямолинейными участками требуется:
- а) Используя метод сил раскрыть статическую неопределимость и построить эпюры Qy и Mz. Выполнить проверку.
- б) Определить размеры кольцевого тонкостенного поперечного сечения рамы (D/δ=20; D - средний диаметр сечения, δ - толщина стенки).
- в) Вычислить перемещение точки приложения силы P по направлению ее действия или угла поворота поперечного сечения, в котором приложен момент M.
M=Pl; P=5*103 Н; l=500 мм; [σ]р=[σ]с=150 Н/мм2; E=7,2*104 Н/мм2
- Раскрыть статическую неопределимость плоской рамы с криволинейными участками постоянного сечения, выбрав рациональную эквивалентную систему. Построить эпюры Qy и Mz. Выполнить проверку. Радиус криволинейных участок l.
Характеристики домашнего задания
Предмет
Учебное заведение
МАИСеместр
Номер задания
Вариант
Теги
Просмотров
69
Качество
Фото рукописных листов
Размер
1,3 Mb
Список файлов
Статически неопределимые плоские рамы.pdf
