Лабораторная работа: Логический синтез систем управления приводом
Описание
Вариант 50
Содержание
Реализация логики в Electronics Wokrbench.................................................. 7
Перечень необходимых микросхем................................................................ 8
Схема электрическая принципиальная.......................................................... 9
Задание на работу
Разработать электрическую бесконтактную схему автоматического управления тремя гидроцилиндрами при следующей заданной последовательности движения штоков:
Таблица 1. Движение штоков. Вариант 50.
1 | 2 | 3 | 4 |
1 → | 1 ← | 2 → | 3 → |
5 | 6 | 7 | 8 |
1 → | 1 ← | 3 ← | 2 ← |

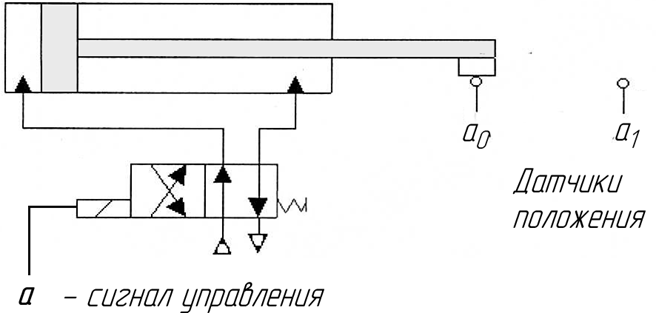

Для технической реализации данной системы достаточно использовать распределители с одним электромагнитом и пружиной (рис.1)
Рис. 1. Схема гидроцилиндра.
Такая конструкция распределителя позволяет упростить исполнительную часть схемы, сократив количество управляющих электромагнитов до трех. Логическая схема проектируется таким образом, чтобы обеспечивать непрерывную подачу сигнала на магнит в течение всего времени, пока шток должен оставаться в выдвинутом положении.
Контроль завершения каждого движения осуществляется с помощью шести концевых выключателей, которые фиксируют крайние положения штоков.
