Лабораторная работа: Анализ прочности отбойной решетки ТВС второго поколения ВВЭР-440
Описание
Цель работы – практическое освоение методов проведения статического расчета на прочность части конструкции ТВС в конечно-элементном программном средстве.
Описание конструкции

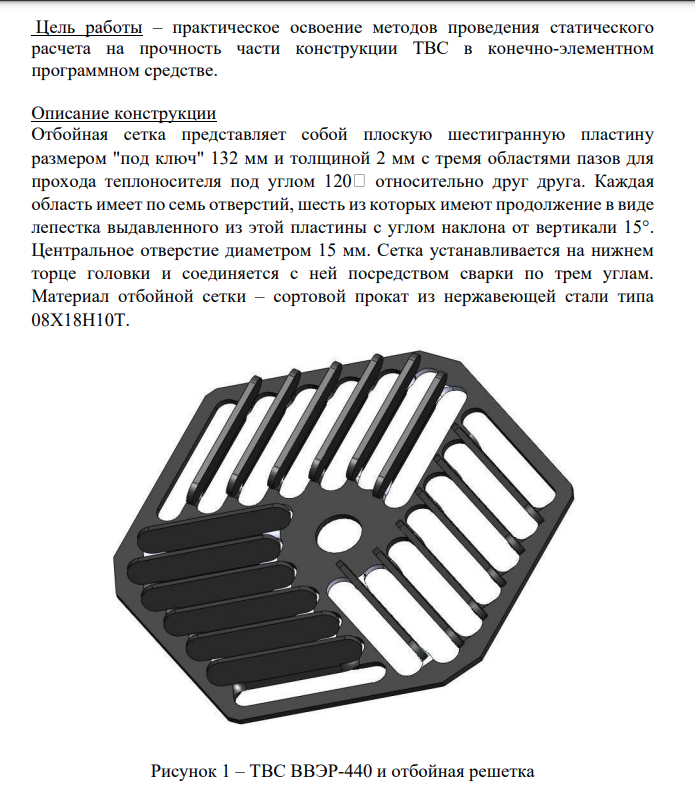

Отбойная сетка представляет собой плоскую шестигранную пластину размером "под ключ" 132 мм и толщиной 2 мм с тремя областями пазов для прохода теплоносителя под углом 120 относительно друг друга. Каждая область имеет по семь отверстий, шесть из которых имеют продолжение в виде лепестка выдавленного из этой пластины с углом наклона от вертикали 15°. Центральное отверстие диаметром 15 мм. Сетка устанавливается на нижнем торце головки и соединяется с ней посредством сварки по трем углам. Материал отбойной сетки – сортовой прокат из нержавеющей стали типа 08Х18Н10Т.
![]()
Описание конструкции
Отбойная сетка представляет собой плоскую шестигранную пластину размером "под ключ" 132 мм и толщиной 2 мм с тремя областями пазов для прохода теплоносителя под углом 120 относительно друг друга. Каждая область имеет по семь отверстий, шесть из которых имеют продолжение в виде лепестка выдавленного из этой пластины с углом наклона от вертикали 15°. Центральное отверстие диаметром 15 мм. Сетка устанавливается на нижнем торце головки и соединяется с ней посредством сварки по трем углам. Материал отбойной сетки – сортовой прокат из нержавеющей стали типа 08Х18Н10Т.
Характеристики лабораторной работы
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Просмотров
20
Размер
752,12 Kb
Список файлов
Анализ прочности отбойной решетки ТВС второго поколения ВВЭР-440.pdf
