Курсовая работа: Двухкорпусной ПГ насыщенного пара с сепарацией пара во внутрибарабанных циклонах
-41%
Описание

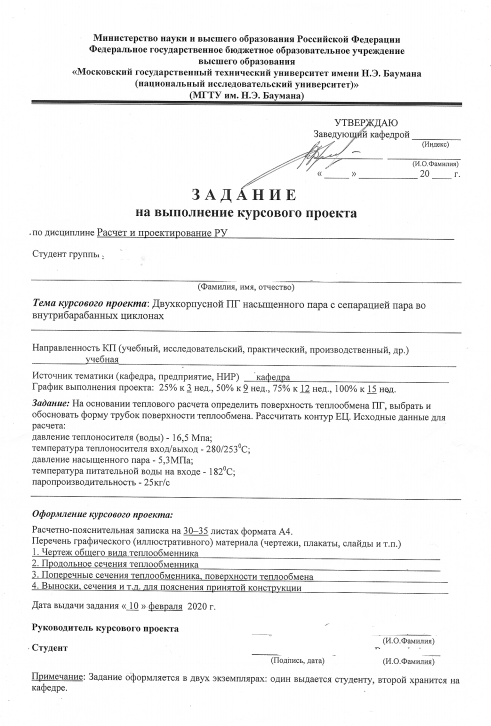

РПЗ и Листы

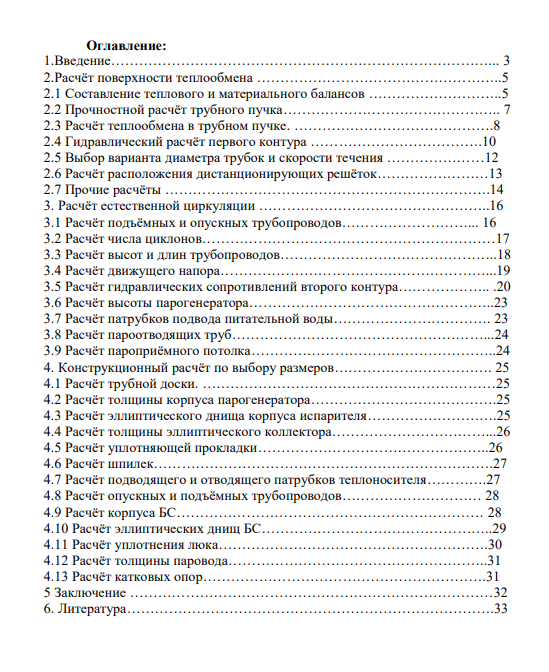

Проект включает в себя тепловой, гидравлический и конструкционный расчёты парогенератора, расчёт естественной циркуляции и проектирование основных конструктивных решений установки.

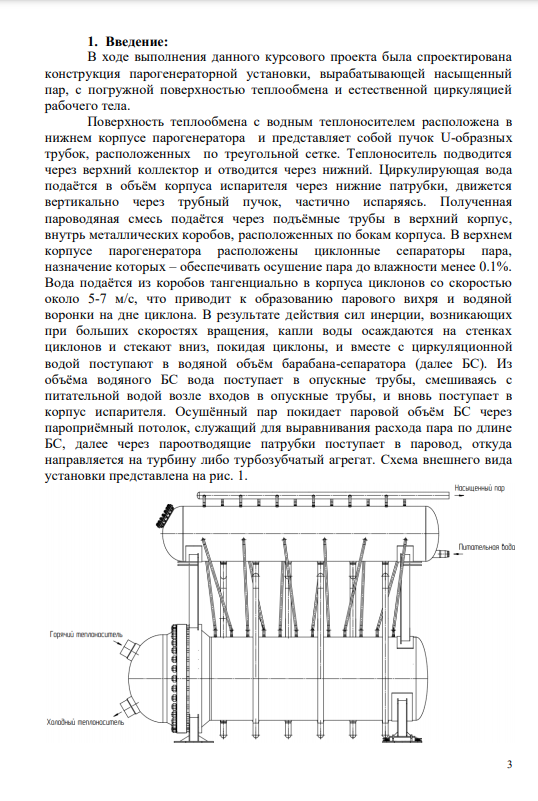

1. Введение: В ходе выполнения данного курсового проекта была спроектирована конструкция парогенераторной установки, вырабатывающей насыщенный пар, с погружной поверхностью теплообмена и естественной циркуляцией рабочего тела. Поверхность теплообмена с водным теплоносителем расположена в нижнем корпусе парогенератора и представляет собой пучок U-образных трубок, расположенных по треугольной сетке. Теплоноситель подводится через верхний коллектор и отводится через нижний. Циркулирующая вода подаётся в объём корпуса испарителя через нижние патрубки, движется вертикально через трубный пучок, частично испаряясь. Полученная пароводяная смесь подаётся через подъёмные трубы в верхний корпус, внутрь металлических коробов, расположенных по бокам корпуса. В верхнем корпусе парогенератора расположены циклонные сепараторы пара, назначение которых – обеспечивать осушение пара до влажности менее 0.1%. Вода подаётся из коробов тангенциально в корпуса циклонов со скоростью около 5-7 м/с, что приводит к образованию парового вихря и водяной воронки на дне циклона. В результате действия сил инерции, возникающих при больших скоростях вращения, капли воды осаждаются на стенках циклонов и стекают вниз, покидая циклоны, и вместе с циркуляционной водой поступают в водяной объём барабана-сепаратора (далее БС). Из объёма водяного БС вода поступает в опускные трубы, смешиваясь с питательной водой возле входов в опускные трубы, и вновь поступает в корпус испарителя. Осушённый пар покидает паровой объём БС через пароприёмный потолок, служащий для выравнивания расхода пара по длине БС, далее через пароотводящие патрубки поступает в паровод, откуда направляется на турбину либо тур
![]()
Проект включает в себя тепловой, гидравлический и конструкционный расчёты парогенератора, расчёт естественной циркуляции и проектирование основных конструктивных решений установки.
1. Введение: В ходе выполнения данного курсового проекта была спроектирована конструкция парогенераторной установки, вырабатывающей насыщенный пар, с погружной поверхностью теплообмена и естественной циркуляцией рабочего тела. Поверхность теплообмена с водным теплоносителем расположена в нижнем корпусе парогенератора и представляет собой пучок U-образных трубок, расположенных по треугольной сетке. Теплоноситель подводится через верхний коллектор и отводится через нижний. Циркулирующая вода подаётся в объём корпуса испарителя через нижние патрубки, движется вертикально через трубный пучок, частично испаряясь. Полученная пароводяная смесь подаётся через подъёмные трубы в верхний корпус, внутрь металлических коробов, расположенных по бокам корпуса. В верхнем корпусе парогенератора расположены циклонные сепараторы пара, назначение которых – обеспечивать осушение пара до влажности менее 0.1%. Вода подаётся из коробов тангенциально в корпуса циклонов со скоростью около 5-7 м/с, что приводит к образованию парового вихря и водяной воронки на дне циклона. В результате действия сил инерции, возникающих при больших скоростях вращения, капли воды осаждаются на стенках циклонов и стекают вниз, покидая циклоны, и вместе с циркуляционной водой поступают в водяной объём барабана-сепаратора (далее БС). Из объёма водяного БС вода поступает в опускные трубы, смешиваясь с питательной водой возле входов в опускные трубы, и вновь поступает в корпус испарителя. Осушённый пар покидает паровой объём БС через пароприёмный потолок, служащий для выравнивания расхода пара по длине БС, далее через пароотводящие патрубки поступает в паровод, откуда направляется на турбину либо тур

Характеристики курсовой работы
Учебное заведение
Семестр
Просмотров
116
Размер
4,54 Mb
Список файлов
Курсовой проект на тему Двухкорпусной ПГ насыщенного пара с сепарацией пара во внутрибарабанных циклонах
Барабан -сепаратор.pdf

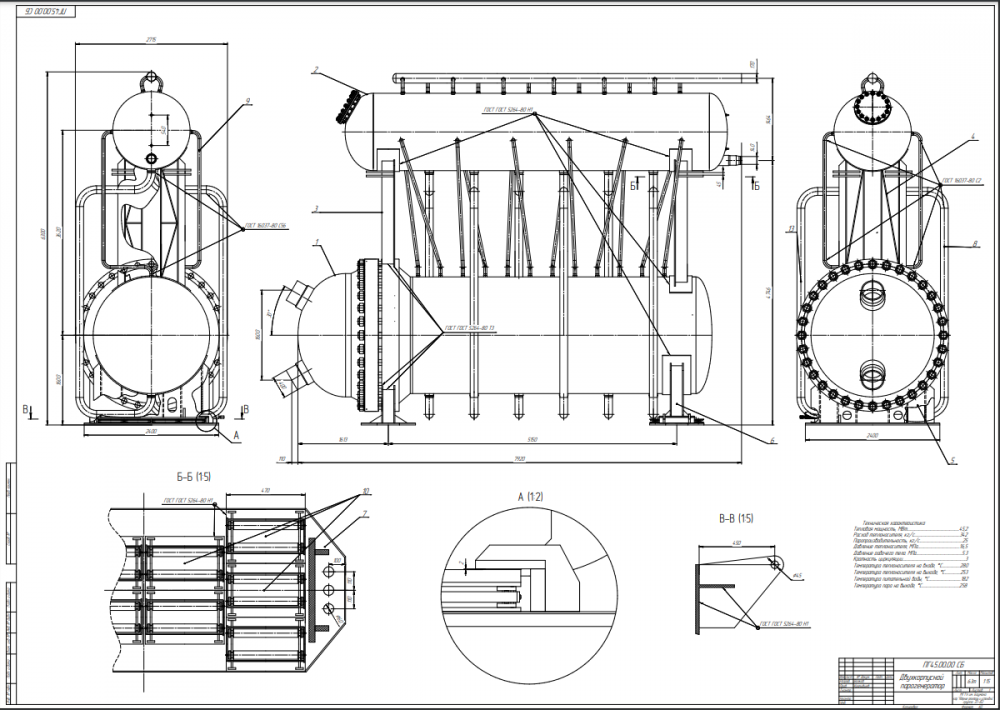

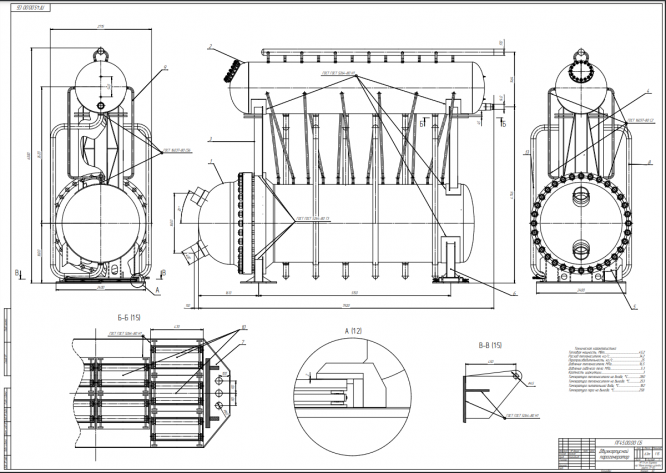

Двухкорпусной парогенератор.pdf

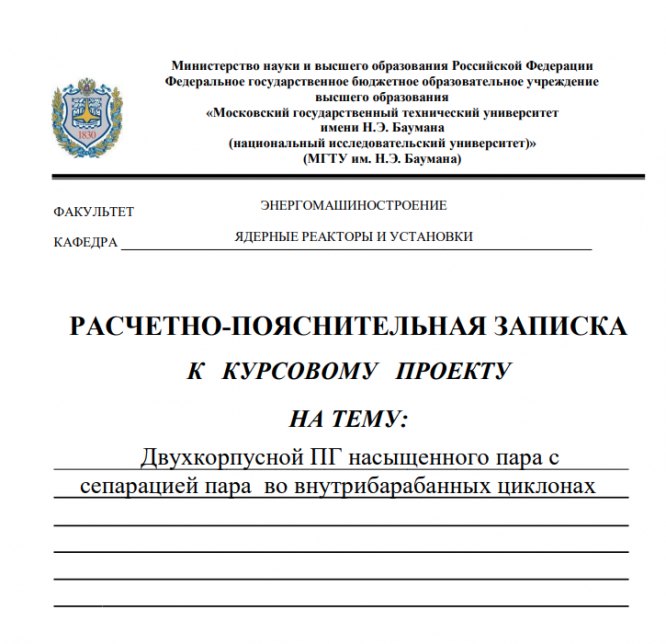

Записка.pdf
ПГ 45.PNG
Теплообменник.pdf
