Лабораторная работа 1: Качество регулирования в статических и астатических системах в установившихся режимах
Описание
Лабораторная работа №1 по курсу «Радиоавтоматика »
Тема: Качество регулирования в статических и астатических системах в установившихся режимах.
Под качеством регулирования понимают форму и величину ошибки регулирования, являющейся разностью между входным (задающим) воздействием на систему и выходной функцией системы (результатом регулирования).Краткие теоретические сведения
Главное достоинство астатических систем автоматического регулирования по сравнению со статическими – меньшая ошибка регулирования при одинаковых входных регулирующих воздействиях. Достигается это путем введения в структурную схему систему интегрирующих звеньев, число которых и определяет порядок астатизма. Главный недостаток – уменьшение запаса устойчивости системы с нарастанием порядка астатизма из-за больших фазовых сдвигов, вносимых в контур регулирования интегрирующими звеньями. Именно поэтому систем с астатизмом 3-го и более высоких порядков не существует в природе. Такие системы называются структурно неустойчивыми.Отчет

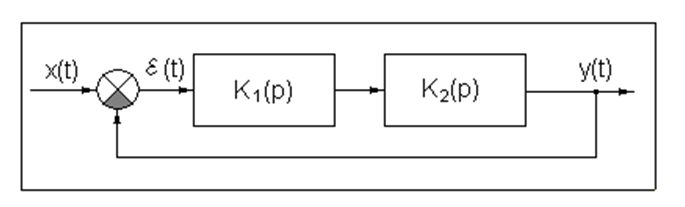

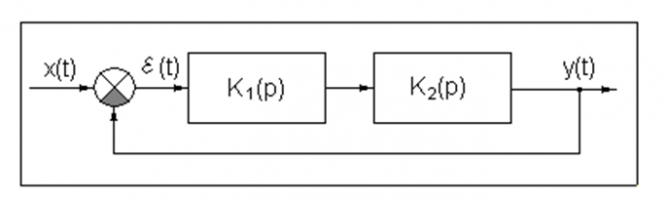

- Исследуем статическую систему:
Входное воздействие №1
График ошибки регулирования как функции времени:
Входное воздействие №2
График ошибки регулирования как функции времени:
Входное воздействие №3
График ошибки регулирования как функции времени:
- Исследуем астатическую систему 1-ого порядка:
Входное воздействие №1
График ошибки регулирования как функции времени:
Входное воздействие №2
График ошибки регулирования как функции времени:
Входное воздействие №3
График ошибки регулирования как функции времени:
- Исследуем астатическую систему 2-ого порядка:
Передаточная функция астатической системы 2-ого порядка:
Входное воздействие №1
График ошибки регулирования как функции времени:
Входное воздействие №2
График ошибки регулирования как функции времени:
Входное воздействие №3
График ошибки регулирования как функции времени:
