Отчет по дисциплине Пропорциональная гидро и пневмоавтоматика. – Челябинск, ЮУрГУ, 2024г. – 9 с.,3 илл. библиогр. список – 3 наименований.

В данной семестровой работе был приведен расчет и выбор исполнительного механизма, составлена схема принципиального привода, подобр диаметра поршня с помощью метода подбора усилия цилиндра из каталога.

Оглавление

1 Принципициальная схема пневматического привода 4

2 Геометрические параметры цилиндра. 5

3 Подбор пневматического цилиндра и аппаратуры 8

Библиографичаский список 9

1 Принципициальная схема пневматического привода

Исходные данные (3 вариант). Пневматический цилиндр совершает подвод и отвод отбойника. Масса отбойника 70 кг. Время, за которое совершается рабочий ход пневмоцилиндра – 1 c. Давление питания от магистральной линии цеха - 6 бар.

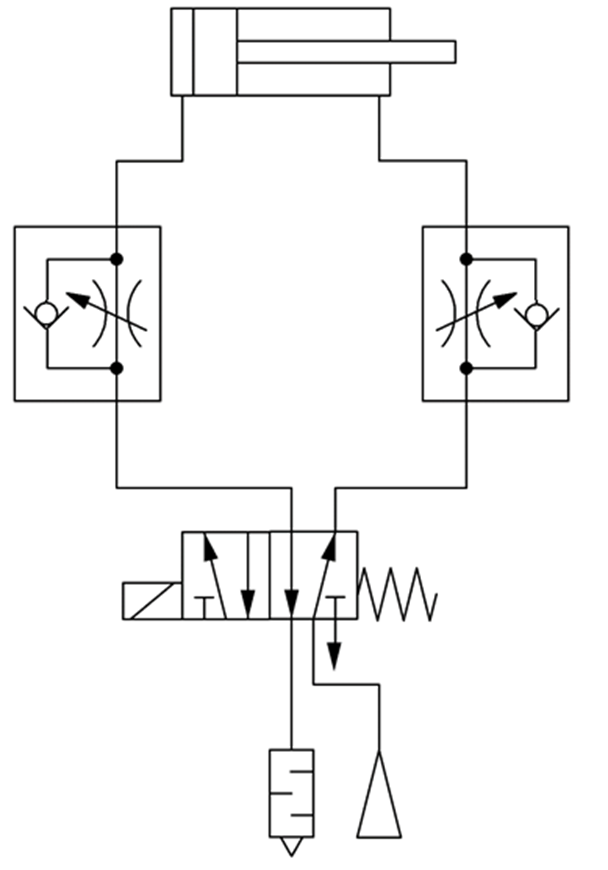

Рисунок 1 - Схема пневматического привода с дроссельным регулированием с помощью пневматического распределителя с электромагнитным управлением.
