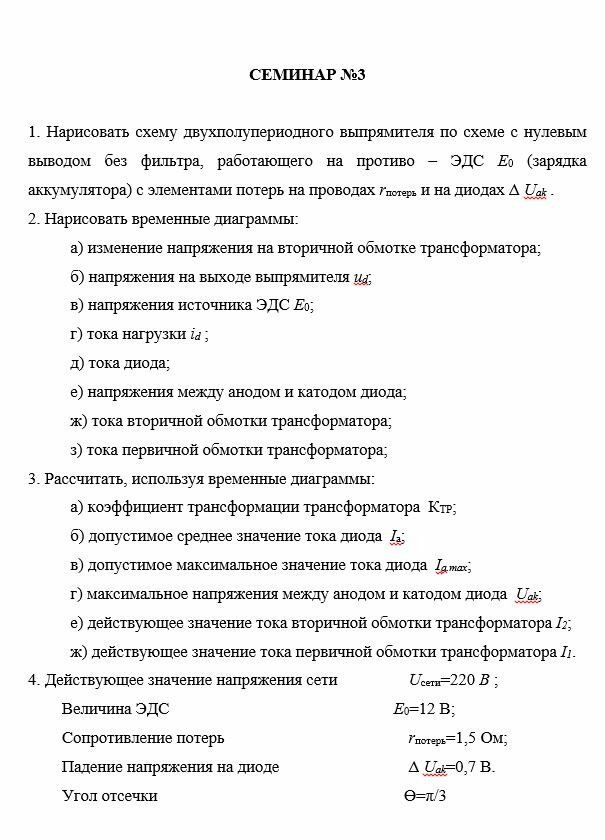

CЕМИНАР №3

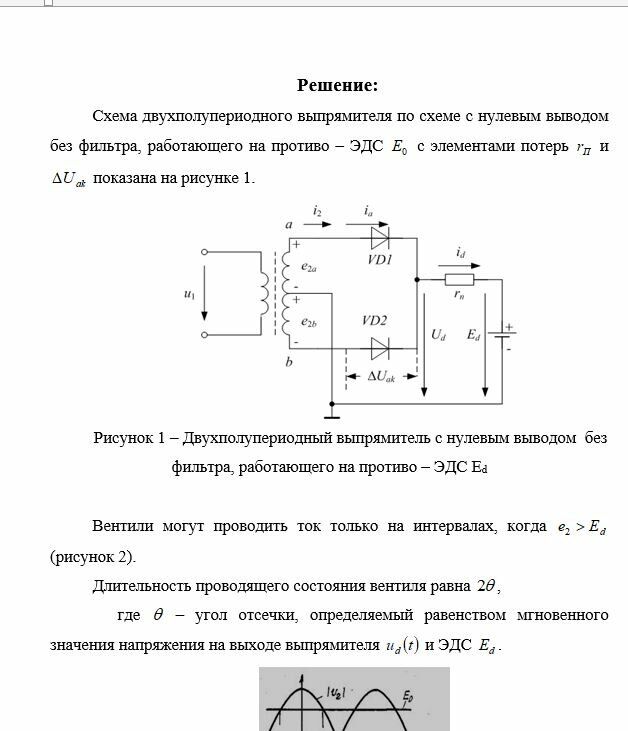

1. Нарисовать схему двухполупериодного выпрямителя по схеме с нулевым выводом без фильтра, работающего на противо – ЭДС Е₀ (зарядка аккумулятора) с элементами потерь на проводах r_потерь и на диодах Δ U_ak .

2. Нарисовать временные диаграммы:

а) изменение напряжения на вторичной обмотке трансформатора;

б) напряжения на выходе выпрямителя u_d;

в) напряжения источника ЭДС Е₀;

г) тока нагрузки i_d ;

д) тока диода;

е) напряжения между анодом и катодом диода;

ж) тока вторичной обмотки трансформатора;

з) тока первичной обмотки трансформатора;

3. Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора К_ТР;

б) допустимое среднее значение тока диода I_a;

в) допустимое максимальное значение тока диода I_a.max;

г) максимальное напряжения между анодом и катодом диода U_ak;

е) действующее значение тока вторичной обмотки трансформатора I₂;

ж) действующее значение тока первичной обмотки трансформатора I₁.

4. Действующее значение напряжения сети U_сети=220 В ;

Величина ЭДС Е₀=12 В;

Сопротивление потерь r_потерь=1,5 Ом;

Падение напряжения на диоде Δ U_ak=0,7 В.

Угол отсечки ϴ=π/3
