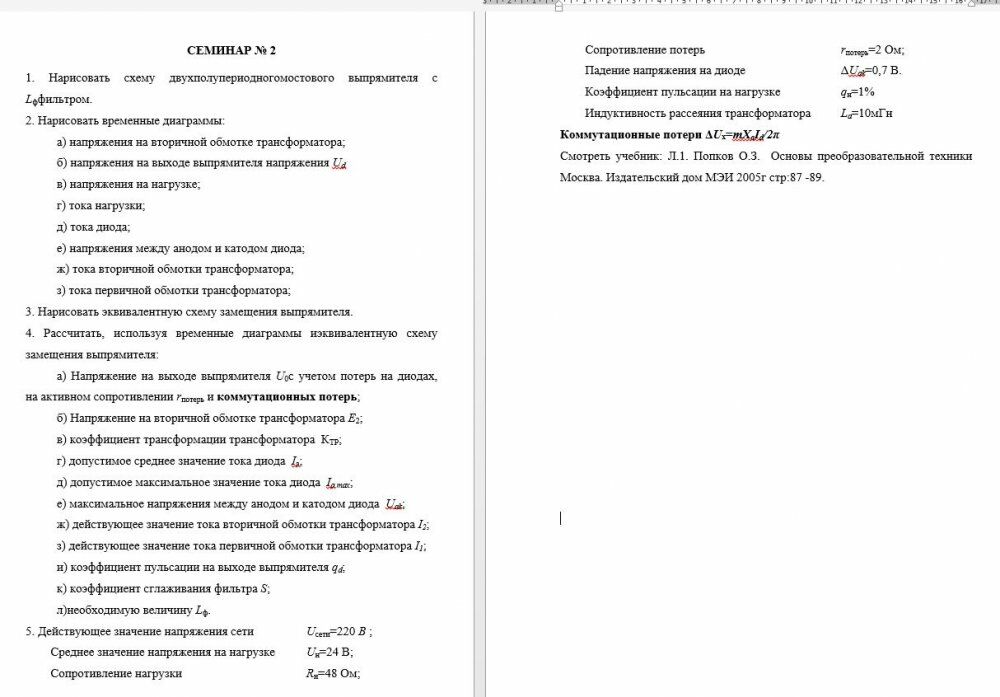

CЕМИНАР № 2

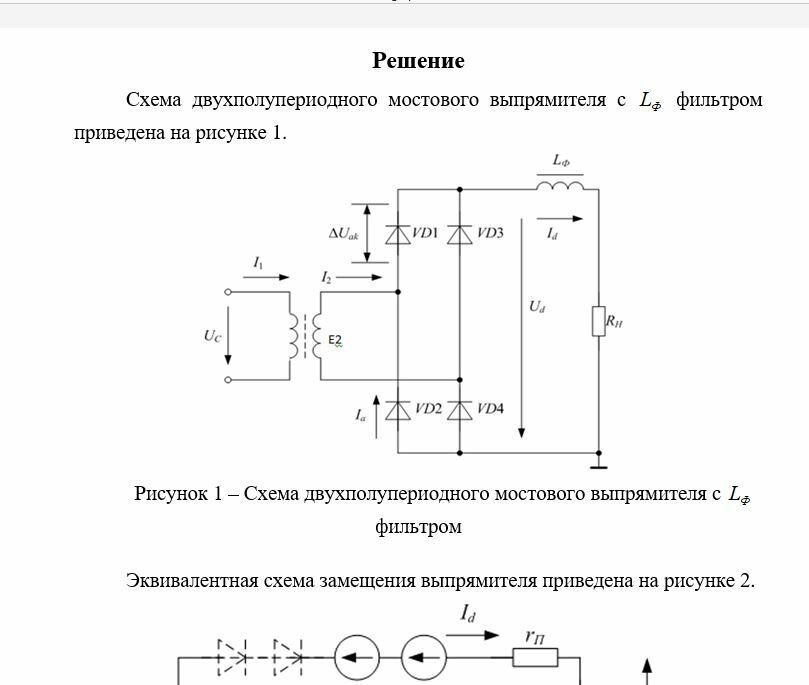

1. Нарисовать схему двухполупериодногомостового выпрямителя с Lффильтром.
2. Нарисовать временные диаграммы:
а) напряжения на вторичной обмотке трансформатора;
б) напряжения на выходе выпрямителя напряжения Ud.
в) напряжения на нагрузке;
г) тока нагрузки;
д) тока диода;
е) напряжения между анодом и катодом диода;
ж) тока вторичной обмотки трансформатора;
з) тока первичной обмотки трансформатора;
3. Нарисовать эквивалентную схему замещения выпрямителя.
4. Рассчитать, используя временные диаграммы иэквивалентную схему замещения выпрямителя:
а) Напряжение на выходе выпрямителя U0с учетом потерь на диодах, на активном сопротивлении rпотерь и коммутационных потерь;
б) Напряжение на вторичной обмотке трансформатора Е2;
в) коэффициент трансформации трансформатора КТР;
г) допустимое среднее значение тока диода Ia;
д) допустимое максимальное значение тока диода Ia.max;
е) максимальное напряжения между анодом и катодом диода Uak;
ж) действующее значение тока вторичной обмотки трансформатора I2;
з) действующее значение тока первичной обмотки трансформатора I1;
и) коэффициент пульсации на выходе выпрямителя qd;
к) коэффициент сглаживания фильтра S;
л)необходимую величину Lф.
5. Действующее значение напряжения сети Uсети=220 В ;
Среднее значение напряжения на нагрузке Uн=24 В;
Сопротивление нагрузки Rн=48 Ом;
Сопротивление потерь rпотерь=2 Ом;
Падение напряжения на диоде ΔUak=0,7 В.
Коэффициент пульсации на нагрузке qн=1%
Индуктивность рассеяния трансформатора La=10мГн
Коммутационные потери ΔUх=mXaId/2π
Смотреть учебник: Л.1. Попков О.З. Основы преобразовательной техники Москва. Издательский дом МЭИ 2005г стр:87 -89.
