Курсовая работа: 7-и этажное жилое здание в г. Красноярск

Вариант №40

Содержание

1.Исходные данные 3

1.1Характеристика строительной площадки 3

1.2 Краткая характеристика проектируемого объекта 3

2. Инженерно-геологические изыскания 5

2.1Определение физико-механических характеристик грунта 5

2.2Построение геологического плана 7

2.3. Заключения о площадке строительства 8

3. Выбор глубины заложения подошвы фундамента 8

1.Исходные данные

1. Характеристика строительной площадки

Начало работы: август

Район строительства: г. Красноярск

Таблица1. Данные инженерно-геологических изысканий

Таблица2.Физическиесвойствагрунтовстроительнойплощадки

1.2Краткаяхарактеристикапроектируемогообъекта

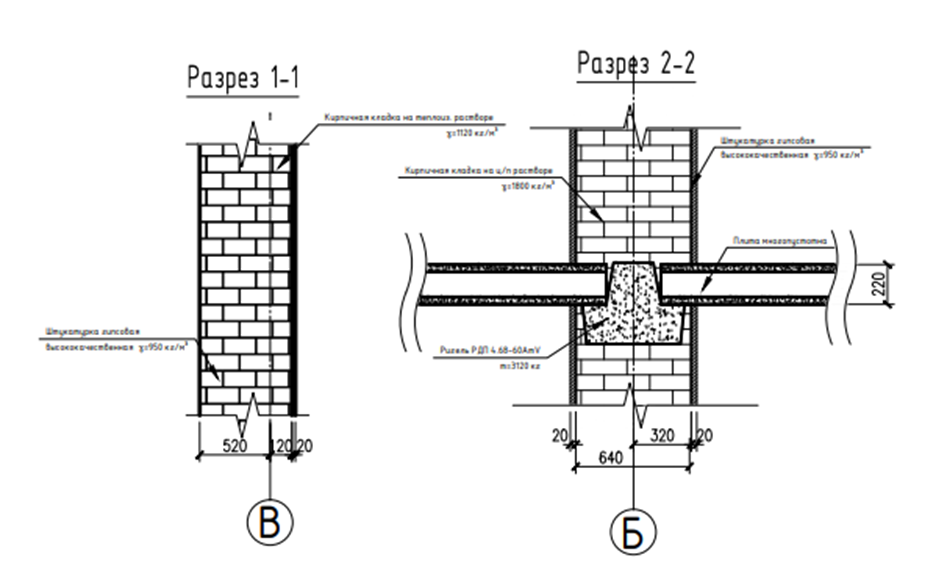

Рис.1.1Конструктив ная схема здания.

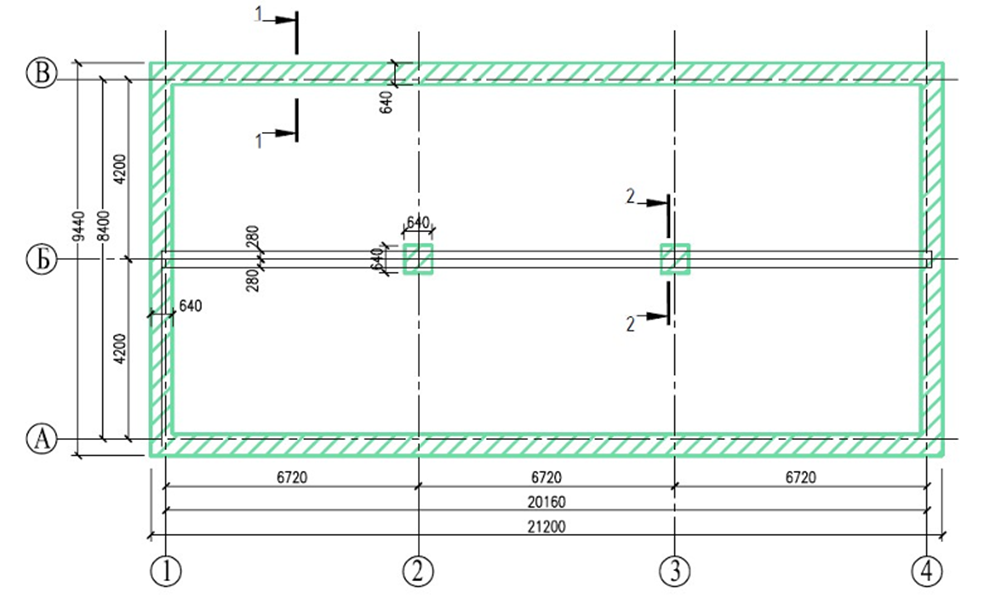

Рис.1.2Конструктивная схема здания.

Высота здания 27,52 м, с размерами в плане 21,20 х 9,44 м, количество этажей 9, высота этажа (от пола до потолка) - 2,78 м; имеется подвал - 3 м.

Конструктивная схема - с неполным каркасом, с продольными несущими стенами и внутренними колоннами с опиранием панелей перекрытий по двум сторонам.

Стены наружные - кирпичная кладка толщиной 640мм из пустотелого керамического кирпича М-125 и теплоизоляционным цементным раствором на пористых заполнителях, и внутренней отделкой из высококачественной штукатурки толщиной 20мм.

Несущие колонны внутренние - выполнены из полнотелого глиняного керамического кирпича М-125 на цементно-песчаном растворе М100, квадратного сечения с шириной грани 640мм с отделкой из высококачественной штукатурки толщиной 20мм по периметру.

Перекрытия - сборные железобетонные панели с круглыми пустотами толщиной 220мм типа 1ПК или 2ПК опирающиеся на несущие стены и на ригель двухполочный.

Конструкция полов жилых помещений - плита ж/б многопустотная δ=220 мм, γ =13,7-14,2 кН/м3, керамзитобетон D800 δ=70 мм, γ =8 кН/м3, стяжка ц/п δ=25 мм, γ =22,5 кН/м3, ламинат на звукоизоляционной подложке δ=15 мм, γ =11 кг/м3.

Конструкция плит покрытия - плита ж/б многопустотная δ=220 мм, γ =13,7-14,2 кН/м3, пенобетон литой D400 δ=300 мм, γ =4 кН/м3, разуклонка из ц/п раствора δ=50 мм, γ =23 кН/м3, гидроизоляция рулонная кровельная δ=18 мм, γ =18,7 кН/м3. Продольные стены с оконными проемами 1,4х1,2м; Торцевые наружные стены - "глухие"; Высота этажа (от верха до низа панели перекрытия) 2,78м.
