ДЗ: Призменный монокуляр (H=20 км, L = 150 мм )

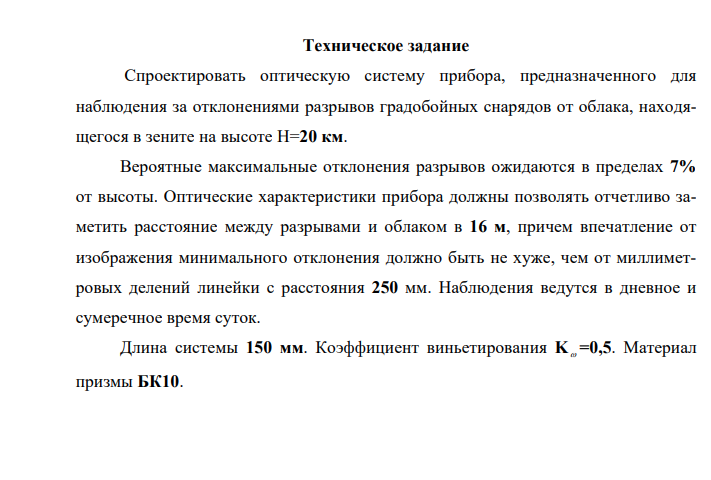

Спроектировать оптическую систему прибора, предназначенного для наблюдения за отклонениями разрывов градобойных снарядов от облака, находящегося в зените на высоте 20 км. Вероятные максимальные отклонения разрывов ожидаются в пределах 7% от высоты. Оптические характеристики прибора должны позволять отчетливо заметить расстояние между разрывами и облаком в 16 м, причем впечатление от изображения минимального отклонения должно быть не хуже, чем от миллиметровых делений линейки с расстояния 250 мм. Наблюдения ведутся в дневное и сумеречное время суток. Длина системы 150 мм. Коэффициент виньетирования K=0,5. Материал призмы БК10.

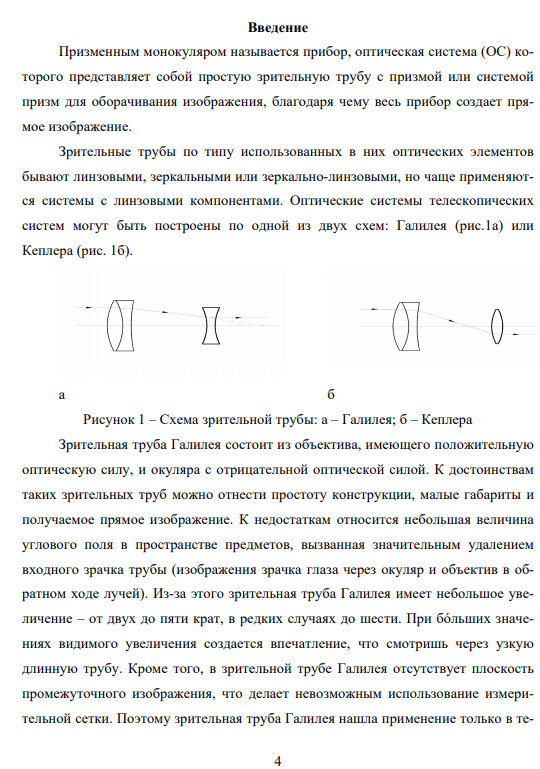

Разработка оптической системы призменного монокуляра осуществляется в следующей последовательности:

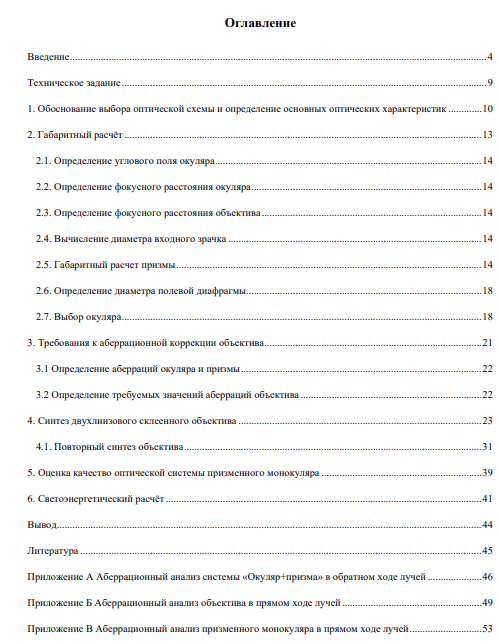

1. обоснование выбора оптической схемы и определение основных характеристик;
2. габаритный расчет;
3. выбор или расчет окуляра и призмы;
4. аберрационный расчет окуляра с призмой в обратном ходе лучей и определение требуемых значений аберраций объектива;
5. расчет объектива с требуемыми значениями аберраций;
6. аберрационный расчет и оценка качества изображения монокуляра. Основанием для разработки оптической схемы прибора является техническое задание (ТЗ), которое в явном или неявном виде содержит основные характеристики системы, а также требования по достижению определенного качества изображения.
