1. Техническое задание

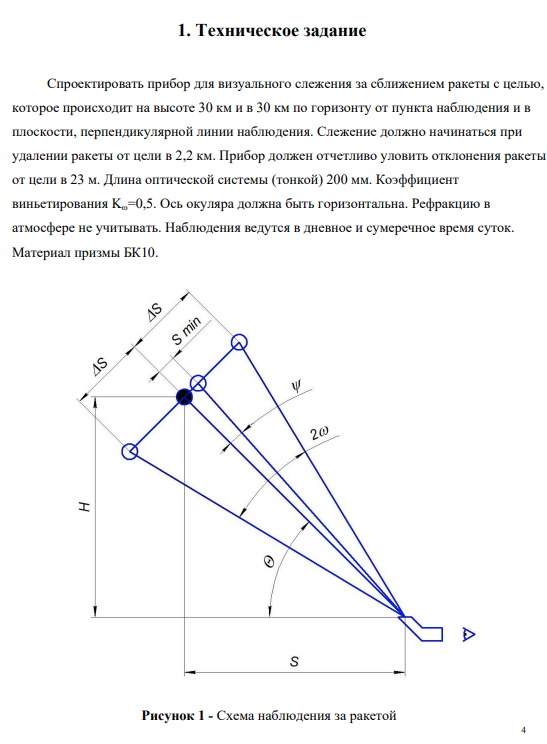

Спроектировать прибор для визуального слежения за сближением ракеты с целью, которое происходит на высоте 30 км и в 30 км по горизонту от пункта наблюдения и в плоскости, перпендикулярной линии наблюдения. Слежение должно начинаться при удалении ракеты от цели в 2,2 км. Прибор должен отчетливо уловить отклонения ракеты от цели в 23 м. Длина оптической системы (тонкой) 200 мм. Коэффициент виньетирования Kω=0,5. Ось окуляра должна быть горизонтальна. Рефракцию в атмосфере не учитывать. Наблюдения ведутся в дневное и сумеречное время суток. Материал призмы БК10.
Введение

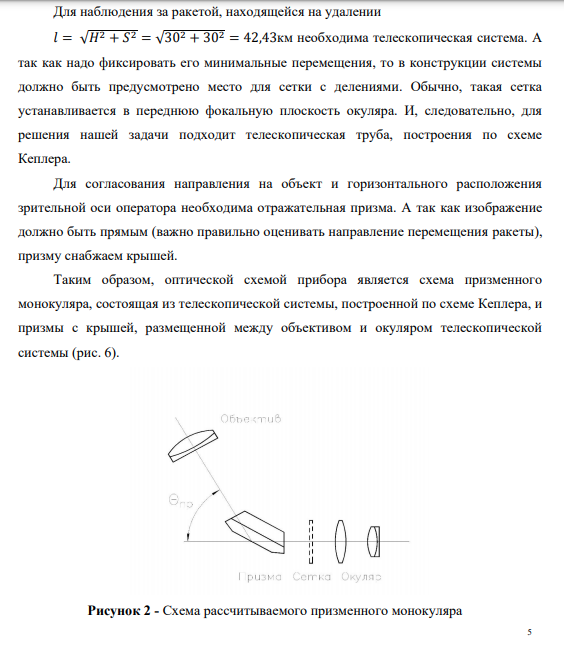

Призменным монокуляром называется прибор, оптическая система (ОС) которого представляет собой простую зрительную трубу с призмой или системой призм для оборачивания изображения, благодаря чему весь прибор создает прямое изображение. Зрительные трубы по типу использованных в них оптических элементов бывают линзовыми, зеркальными или зеркально-линзовыми, но чаще применяются системы с линзовыми компонентами. Для согласования направления на объект (визирная ось) и, как правило, горизонтально расположенной оси окуляра в конструкции призменного монокуляра предусмотрена одиночная призма или система призм.
![]()
![]()
![]()
Спроектировать прибор для визуального слежения за сближением ракеты с целью, которое происходит на высоте 30 км и в 30 км по горизонту от пункта наблюдения и в плоскости, перпендикулярной линии наблюдения. Слежение должно начинаться при удалении ракеты от цели в 2,2 км. Прибор должен отчетливо уловить отклонения ракеты от цели в 23 м. Длина оптической системы (тонкой) 200 мм. Коэффициент виньетирования Kω=0,5. Ось окуляра должна быть горизонтальна. Рефракцию в атмосфере не учитывать. Наблюдения ведутся в дневное и сумеречное время суток. Материал призмы БК10.
Введение
Призменным монокуляром называется прибор, оптическая система (ОС) которого представляет собой простую зрительную трубу с призмой или системой призм для оборачивания изображения, благодаря чему весь прибор создает прямое изображение. Зрительные трубы по типу использованных в них оптических элементов бывают линзовыми, зеркальными или зеркально-линзовыми, но чаще применяются системы с линзовыми компонентами. Для согласования направления на объект (визирная ось) и, как правило, горизонтально расположенной оси окуляра в конструкции призменного монокуляра предусмотрена одиночная призма или система призм.
