Курсовая работа: Проектирование технологического процесса сборки трансмиссионного вала и производства детали стакан
-41%
Описание

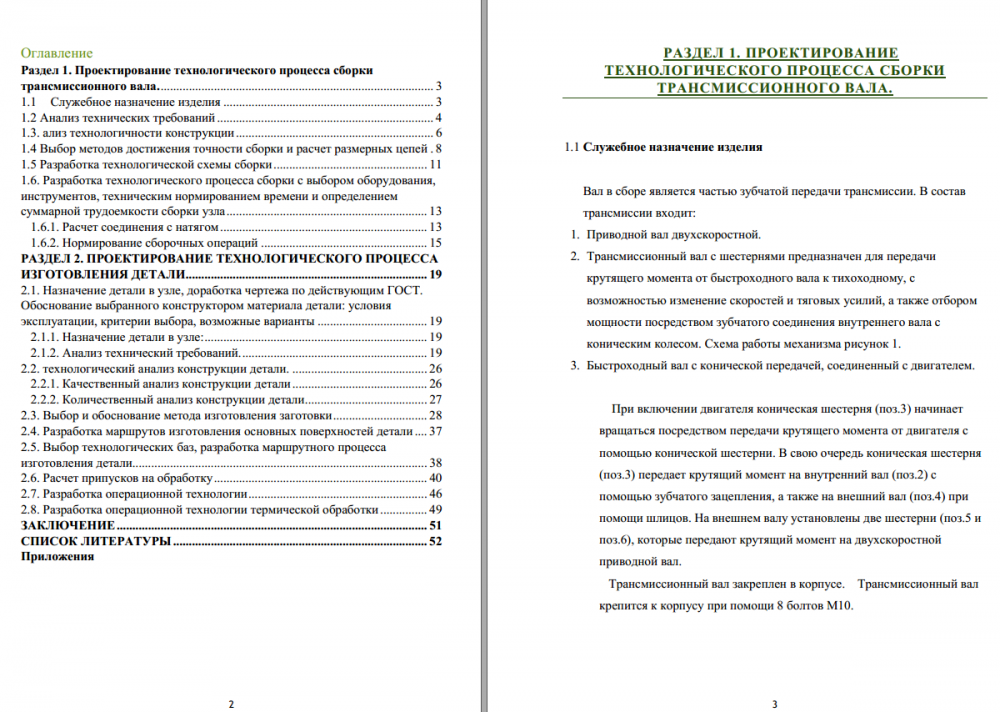

Служебное назначение изделия
Вал в сборе является частью зубчатой передачи трансмиссии. В состав
трансмиссии входит:
1. Приводной вал двухскоростной.
2. Трансмиссионный вал с шестернями предназначен для передачи
крутящего момента от быстроходного вала к тихоходному, с
возможностью изменение скоростей и тяговых усилий, а также отбором
мощности посредством зубчатого соединения внутреннего вала с

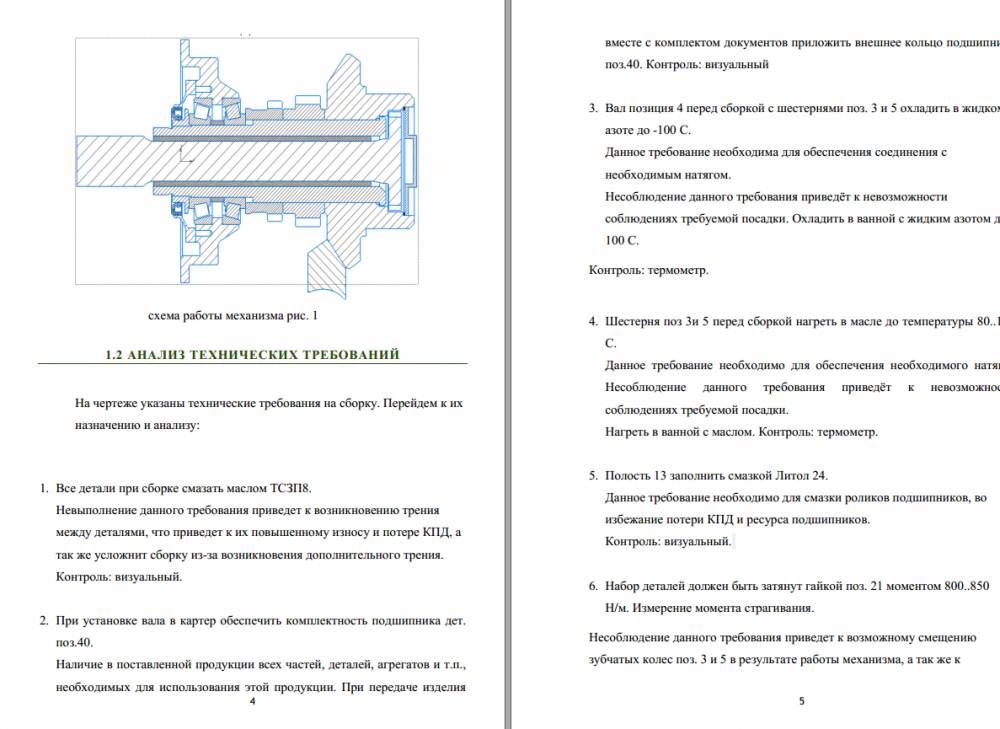

коническим колесом. Схема работы механизма рисунок 1.
3. Быстроходный вал с конической передачей, соединенный с двигателем.
. Назначение детали в узле:

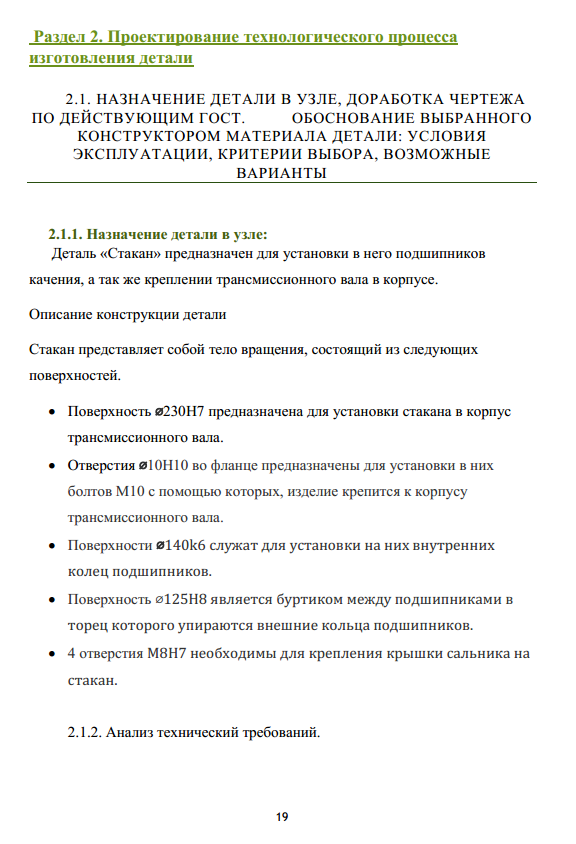

Деталь «Стакан» предназначен для установки в него подшипников
качения, а так же креплении трансмиссионного вала в корпусе.
Описание конструкции детали
Стакан представляет собой тело вращения, состоящий из следующих
поверхностей.
Поверхность ⌀230H7 предназначена для установки стакана в корпус
трансмиссионного вала.
Отверстия ⌀10Н10 во фланце предназначены для установки в них
болтов М10 с помощью которых, изделие крепится к корпусу
трансмиссионного вала.
Поверхности ⌀140k6 служат для установки на них внутренних
колец подшипников.
Поверхность ⌀125Н8 является буртиком между подшипниками в
торец которого упираются внешние кольца подшипников.
4 отверстия М8Н7 необходимы для крепления крышки сальника на
стакан.
![]()
![]()
![]()
![]()
![]()
Вал в сборе является частью зубчатой передачи трансмиссии. В состав
трансмиссии входит:
1. Приводной вал двухскоростной.
2. Трансмиссионный вал с шестернями предназначен для передачи
крутящего момента от быстроходного вала к тихоходному, с
возможностью изменение скоростей и тяговых усилий, а также отбором
мощности посредством зубчатого соединения внутреннего вала с
коническим колесом. Схема работы механизма рисунок 1.
3. Быстроходный вал с конической передачей, соединенный с двигателем.
. Назначение детали в узле:
Деталь «Стакан» предназначен для установки в него подшипников
качения, а так же креплении трансмиссионного вала в корпусе.
Описание конструкции детали
Стакан представляет собой тело вращения, состоящий из следующих
поверхностей.
Поверхность ⌀230H7 предназначена для установки стакана в корпус
трансмиссионного вала.
Отверстия ⌀10Н10 во фланце предназначены для установки в них
болтов М10 с помощью которых, изделие крепится к корпусу
трансмиссионного вала.
Поверхности ⌀140k6 служат для установки на них внутренних
колец подшипников.
Поверхность ⌀125Н8 является буртиком между подшипниками в
торец которого упираются внешние кольца подшипников.
4 отверстия М8Н7 необходимы для крепления крышки сальника на
стакан.
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Просмотров
77
Размер
15,12 Mb
Список файлов
Проектирование технологического процесса сборки трансмиссионного вала и производства детали стакан
Деталь стакан.pdf
Записка.pdf

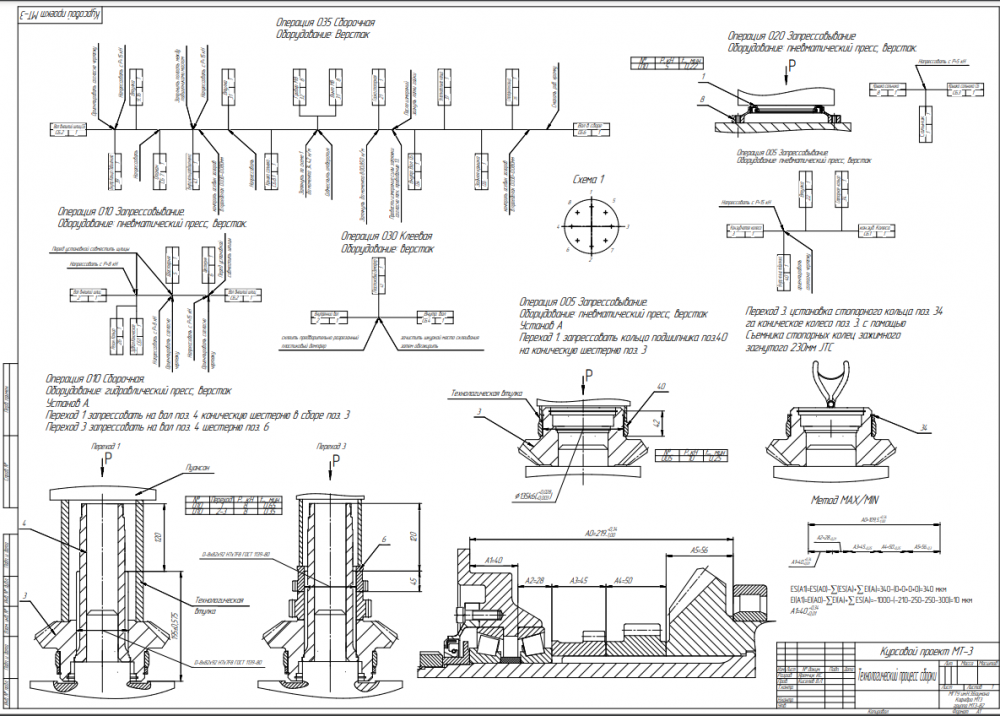

Лист 1 - Сборка.dwg
Лист 1 - Сборка.pdf
Лист 1.PNG
Лист 2 - Вал в сборе.dwg
Лист 2 - Вал в сборе.pdf

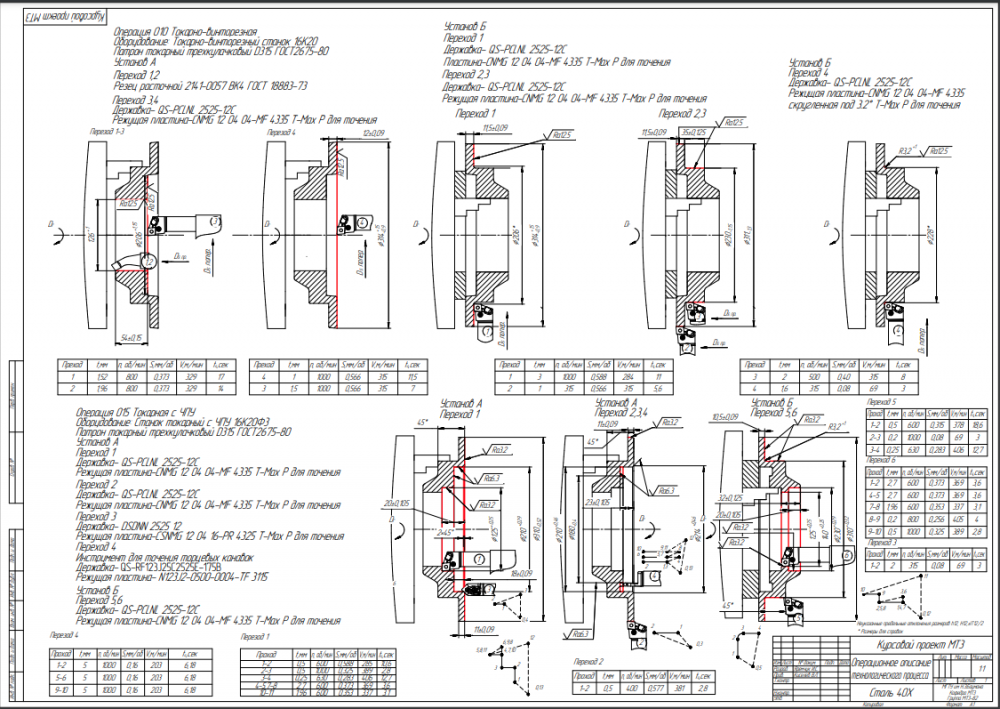

Лист 3 -Маршрут обработки стакана подшипника (1).dwg
Лист 3 -Маршрут обработки стакана подшипника.pdf
Лист 3.PNG
Лист 4 ОПП.dwg
Лист 4 ОПП.pdf
Лист 5 Выбор заготовки и контроль детали.dwg
Лист 5 Выбор заготовки и контроль детали.pdf
Маршрутная карта.pdf
