Вопросы/задания к тесту/контрольной: Подвеска

Вариант №1

Задача 1. Для механизма подъема крана, соответствующего заданному режиму работы (см. таблицу 3), выбрать по стандарту крюковую подвеску, если грузоподъемность крана 𝑸, т. По полученным размерам вычертить крюковую подвеску с одним блоком. Подобрать однорогий крюк и выписать его геометрические размеры. Выбрать канат двойной свивки типа ЛК-Р по ГОСТ 2688, если известно натяжение 𝑺𝒎𝒂𝒙, Н.

Таблица 3 – Варианты заданий для задачи 1

Задача 2. Для заданной схемы полиспаста (рис. 3) определить значение максимального натяжения ветви стального каната и окружную скорость барабана, если вес поднимаемого груза 𝑮 (H), скорость подъема груза 𝑽 (м/мин) заданы по вариантам (таблица 4). Принять коэффициент полезного действия одного блока полиспаста равным 0,95. Какую длину каната необходимо навить на барабан, чтобы поднять груз на высоту 𝑯, м?

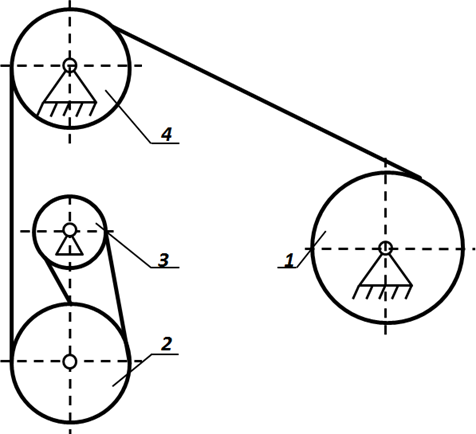

Рис. 3 – Схема полиспаста:

1 – барабан; 2 – подвижный блок;

3 – неподвижный блок; 4 – отклоняющий блок

Задача 3. Определить геометрические размеры барабана механизма подъема крана, снабженного одинарным полиспастом. Определению подлежат: диаметр барабана D по дну канавок, диаметр барабана с учетом диаметра каната D₂, длина барабана L_бар, толщина стенки барабана d. Исходными данными являются: диаметр каната 𝒅𝒌, мм, наибольшее натяжение каната 𝑺𝒎𝒂𝒙, H, материал барабана – серый чугун марки СЧ 18, режим работы крана – 4К, длина каната, навиваемого на барабан 𝑳𝒌, м.

Задача 4. Установить размеры храпового колеса останова, если на его валу действует вращающий момент 𝑴, Н·м. Число зубьев храпового колеса 𝒁 (см. таблицу 6). Марка материала колеса: СЧ 15-32. Определению подлежат модуль 𝒎, высота зуба 𝒉, диаметры окружностей по впадинам и выступам зубьев храпового колеса, ширина зуба колеса 𝒃.

Задача 5. Определить усилие 𝑷, замыкающее тормоз. Известен тормозной момент 𝑴, Н·м (таблица 7). Тормоз – одноколодочный (рис. 4). Геометрические параметры тормоза даны на рис. 4: 𝒍, мм, 𝒍𝟏, мм, 𝒃, мм, 𝑫, мм. Тормозной шкив – чугунный, колодка – стальная (коэффициент трения 𝒇 = 0,25), возможно попадание смазки на трущиеся поверхности.

Задача 6. Подобрать диаметр ходового колеса, если известны следующие параметры:

• число ходовых колес тележки 𝒏, шт.;
• вес груза 𝑮гр, Н.

Задача 7. Задан ленточный конвейер, угол наклона трассы конвейера – 0°. Известна его производительность в смену 𝑸 в тоннах (за 8-ми часовую смену – Т = 8 ч), а также название перемещаемого груза (см. таблицу 9). Коэффициент неравномерности поступления груза 𝑲н = 1,23, коэффициент использования во времени – 𝑲вр = 0,8 Поперечное сечение ленты – прямоугольник. Выбрать скорость движения ленты, определить ширину ленты, длину обечайки барабанов, расстояние между роликовыми опорами.
