Курсовая работа: Переходные процессы в электроэнергетических системах

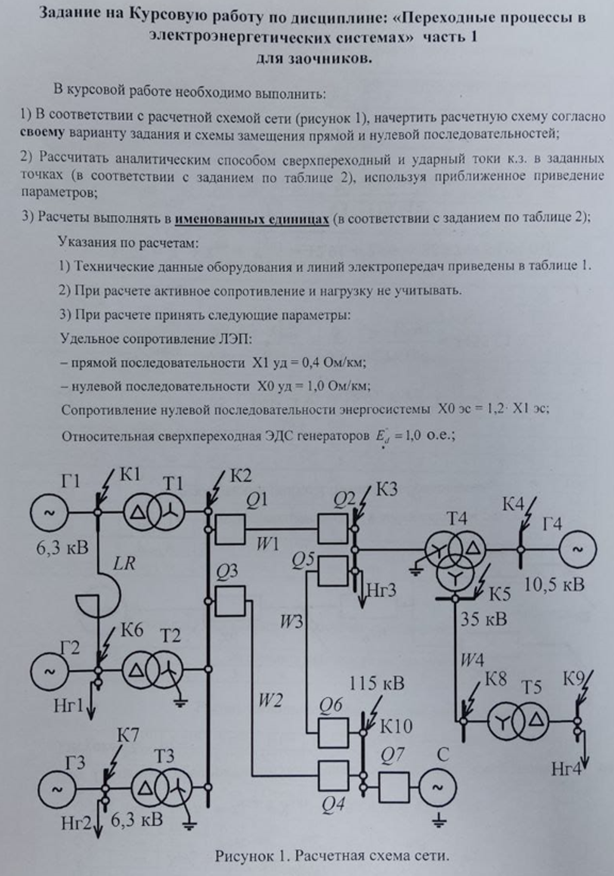

Задание на курсовую работу по дисциплине: «Переходные процессы в электроэнергетических системах», часть 1 для заочников. В курсовой работе необходимо выполнить:
1) В соответствии с расчетной схемой сети (рисунок 1), начертить расчетную схему согласно своему варианту задания и схемы замещения прямой и нулевой последовательностей;
2) Рассчитать аналитическим способом сверхпереходный и ударный токи к.з. в заданных точках (в соответствии с заданием по таблице 2), используя приближенное приведение параметров;
3) Расчеты выполнять в именованных единицах (в соответствии с заданием по таблице 2);

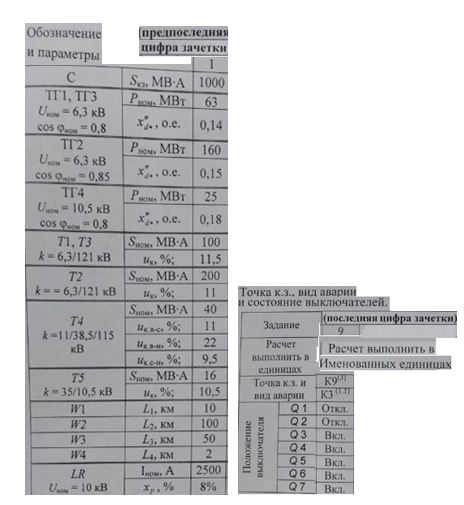

Указания по расчетам: 1) Технические данные оборудования и линий электропередач приведены в таблице 1. 2) При расчете активное сопротивление и нагрузку не учитывать. 3) При расчете принять следующие параметры: Удельное сопротивление ЛЭП: - прямой последовательности XI уд = 0,4 Ом/км; - нулевой последовательности ХО уд = 1,0 Ом/км; Сопротивление нулевой последовательности энергосистемы ХО эс = 1,2- XI эс; Относительная сверхпереходная ЭДС генераторов Е = 1,0 о.е.;
