Лабораторная работа: Регулирование напряжения в электрических сетях

Цель работы Исследование различных методов регулирования напряжения в электрических сетях.
Расчетная часть работы
1. Перечислить методы регулирования напряжения в различных электрических сетях, указав их достоинства и недостатки.

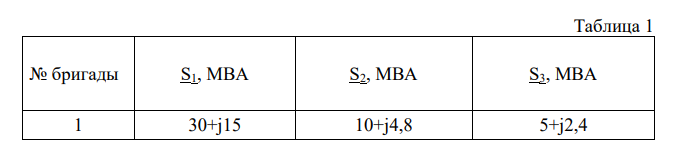

2. Составить схему замещения сети. Мощности нагрузок в максимальном режиме заданы в таблице 1.
2.1 Рассчитать параметры схемы замещения для всех участков сети.
2.2 Нарисовать схему замещения сети, указав на ней числовые значения всех элементов.
3. Рассчитать максимальный режим работы сети для
Выбрать номер отпайки и напряжение ответвления, обеспечивающее , рассчитать напряжения на подстанциях и составить карту режима.
Для номинальной отпайки определить мощность конденсаторной батареи, при которой кВ. Рассчитать режим сети и составить карту режима.
Выбрать экономически целесообразные средства регулирования напряжения в исследуемой электрической сети, обеспечивающие , считая, что на трансформаторе установлено РПН с регулировочным диапазоном. Провести расчет режима и составить карту режима

Опытная часть
