Курсовая работа: Расчет переходных процессов в электроэнергетических системах
Описание

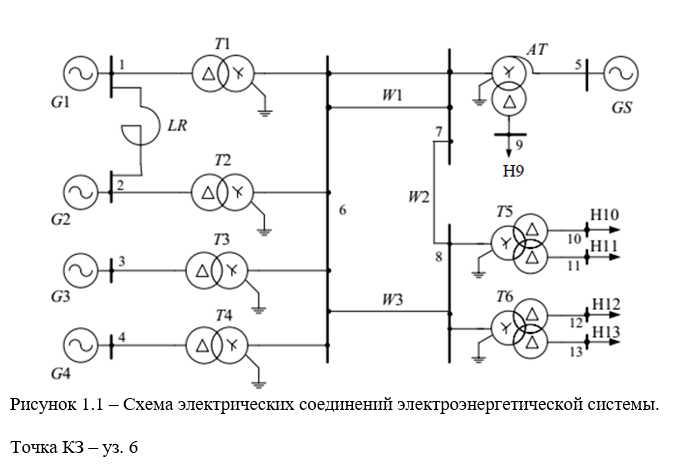

| Вариант | Схема | Обозначение | Тип оборудования | Параметры |
| 9 | 5 | G1, G2 | ТВФ-63-2ЕУЗ | Sном = 78,75 МВА |
| Uном = 10,5 кВ | ||||
| Хd” = 0,1361 | ||||
| Х2 = 0,166 | ||||
| G3, G4 | ТВФ-120-2УЗ | Sном = 125 МВА | ||
| Uном = 10,5 кВ | ||||
| Хd” = 0,192 | ||||
| Х2 = 0,234 | ||||
| Т1, Т2 | ТДЦ-80000/110 | Sном = 80 МВА | ||
| Uном = 121/10,5кВ | ||||
| uк = 11% | ||||
| Т3, Т4 | ТДЦ-125000/110 | Sном = 125 МВА | ||
| Uном = 115/10,5кВ | ||||
| uк = 10,5% | ||||
| Т5, Т6 | ТРДН-80000/110 | Sном = 80 МВА | ||
| Uном = 115/10,5кВ | ||||
| uк.вн = 10,5%, | ||||
| uк.нн = 30%, | ||||
| АТ | АТДЦТН-125000/110 | Sном = 125 МВА | ||
| Uном = 230/121/11кВ | ||||
| uк.вн = 11%, | ||||
| uк.вс = 31%, | ||||
| uк.сн = 19%, | ||||
| LR1 | РБДГ-10-2500-0,35У3 | Uном = 10,5 кВ | ||
| Хр = 0,35 Ом | ||||
| Iдлит.доп. = 2,5 кА | ||||
| GS | энергосистема | S = 900 МВА | ||
| Х(1) = 0,21 | ||||
| Х(0) = 0,29 | ||||
| W1 | ЛЭП | L = 30 км | ||
| Х(1) = 0,405 Ом/км | ||||
| Х(0) / Х(1) = 5,1 | ||||
| W2 | ЛЭП | L = 20 км | ||
| Х(1) = 0,413 Ом/км | ||||
| Х(0) / Х(1) = 2,8 | ||||
| W3 | ЛЭП | L = 35 км | ||
| Х(1) = 0,42 Ом/км | ||||
| Х(0) / Х(1) = 2,9 | ||||
| Н9 | нагрузка | Sном = 40 МВА, Uср.ном = 11 кВ | ||
| Н10, Н11, Н12, Н13 | нагрузка | Sном = 35 МВА, Uср.ном = 10,5 кВ |
Оглавление
ПЕРЕХОДНЫЕ ПРОЦЕССЫ В ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ СИСТЕМА.. 3
1. Исходные данные для расчета переходных процессов. 3
2. Составление схемы замещения в относительных единицах. 6
3. Трехфазное короткое замыкание на линии электропередачи 110 кВ.. 10
4. Однофазное короткое замыкание на шинах подстанции 110 кВ.. 21
ЛИТЕРАТУРА.. 28
Характеристики курсовой работы
Учебное заведение
СГУВТПросмотров
3
Качество
Идеальное компьютерное
Размер
1,24 Mb
Список файлов
ppvees_kr_gotova_k_pechati.docx
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
