ДЗ 1: Назначение режимов резания для операции точения
Описание

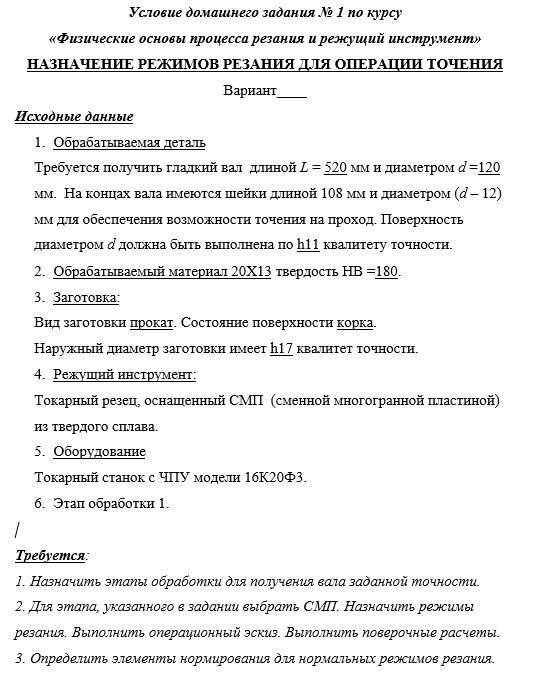

Условие домашнего задания № 1 по курсу
«Физические основы процесса резания и режущий инструмент»
НАЗНАЧЕНИЕ РЕЖИМОВ РЕЗАНИЯ ДЛЯ ОПЕРАЦИИ ТОЧЕНИЯ
Вариант____
Исходные данные
- Обрабатываемая деталь
Требуется получить гладкий вал длиной L = 520 мм и диаметром d =120 мм. На концах вала имеются шейки длиной 108 мм и диаметром (d – 12) мм для обеспечения возможности точения на проход. Поверхность диаметром d должна быть выполнена по h11 квалитету точности.
- Обрабатываемый материал 20X13 твердость НВ =180.
- Заготовка:
Вид заготовки прокат. Состояние поверхности корка.
Наружный диаметр заготовки имеет h17 квалитет точности.
- Режущий инструмент:
Токарный резец, оснащенный СМП (сменной многогранной пластиной) из твердого сплава.
- Оборудование
Токарный станок с ЧПУ модели 16К20Ф3.
- Этап обработки 1.
Требуется:

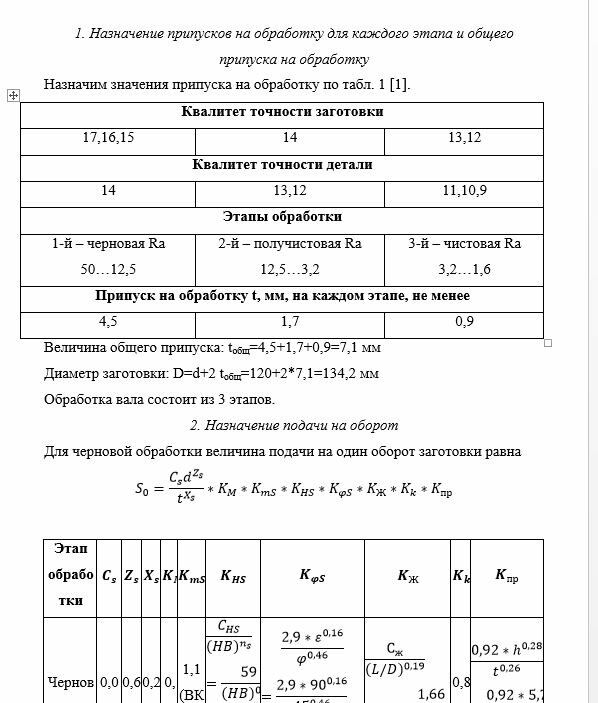

1. Назначить этапы обработки для получения вала заданной точности.
2. Для этапа, указанного в задании выбрать СМП. Назначить режимы резания. Выполнить операционный эскиз. Выполнить поверочные расчеты.
3. Определить элементы нормирования для нормальных режимов резания.
