Для студентов МГТУ им. Н.Э.Баумана по предмету Основы компьютерного проектированияВаиант 4 - ДЗ №1Ваиант 4 - ДЗ №1
2021-04-242024-09-03СтудИзба
ДЗ 1: Ваиант 4 - ДЗ №1 вариант 4
Бестселлер
-66%
Описание
Зачтено на максимальный балл

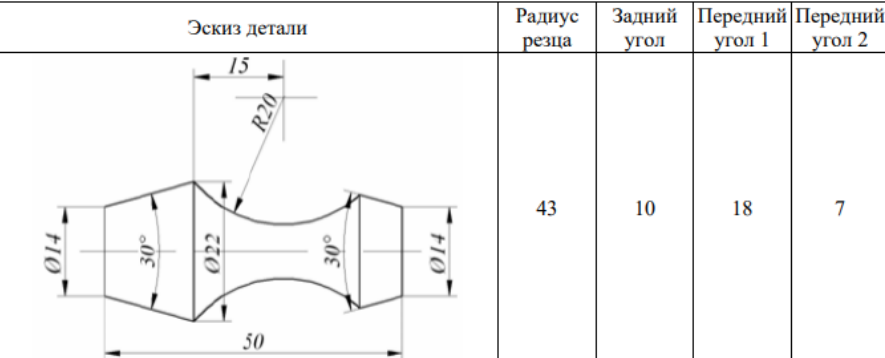

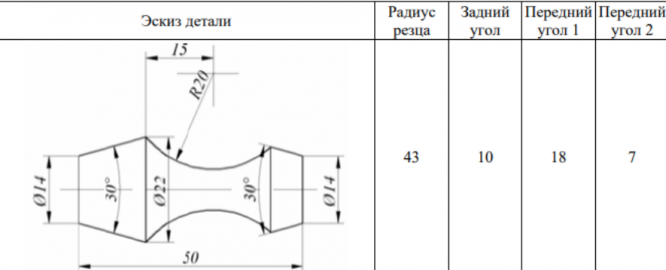

Исходные данные1. Чертеж детали – номер чертежа указан в приложении 2. Тип производства – массовое 3. Оборудование – токарный прутковый автомат 4. Обрабатываемая поверхность – наружная фасонная 5. Режущий инструмент – круглый фасонный резец 6. Радиус резца – указан в приложении 7. Задний угол на инструменте – указан в приложении 8. Передний угол на инструменте – указан в приложении (два значения)
Требования к выполнению домашнего задания

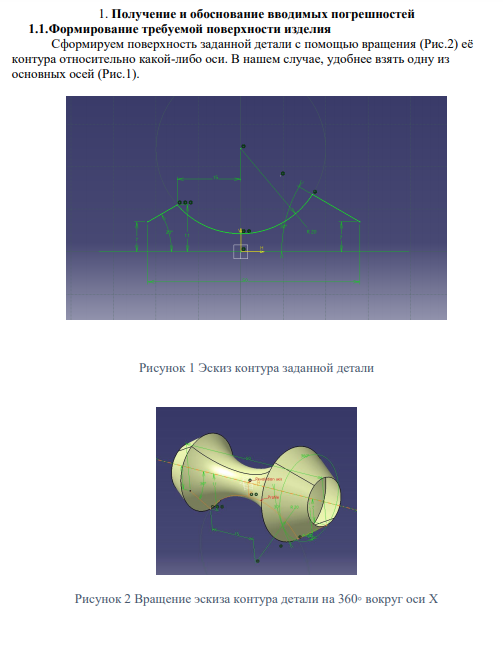

1. Построить обрабатываемую поверхность

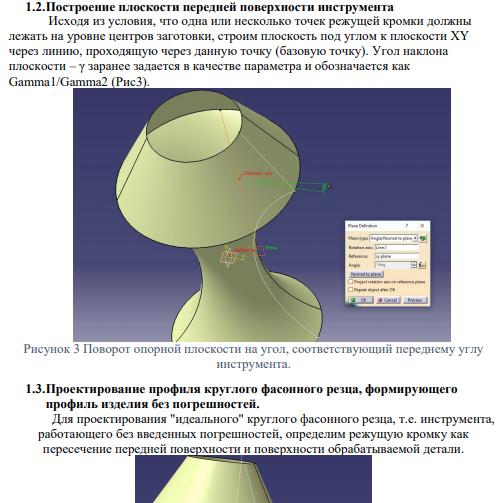

2. Построить профиль круглого фасонного резца, выполняющего заданную поверхность без погрешностей, при заданных конструктивных и геометрических параметрах (радиус резца, задний угол, передний угол 1) 3. Построить упрощенный профиль круглого фасонного резца с учетом возможности изготовления его на универсальном токарном оборудовании 4. Оценить вводимую погрешность инструмента 5. Построить профиль детали, получаемой упрощенным инструментом 6. Оценить получаемую погрешность 7. Проанализировать изменение погрешностей инструмента и получаемой детали при изменении переднего угла инструмента (в задании – передний угол 2)
Требования к отчету Отчет о домашнем задании должен включать в себя: 1. Файл в формате CATPart, содержащий все необходимые построения 2. Файл в формате doc, содержащий подробный анализ и необходимые иллюстрации
Характеристики домашнего задания
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
72
Размер
1,62 Mb
Список файлов
ДЗ вариант №4.pdf
Ваше удовлетворение является нашим приоритетом, если вы удовлетворены нами, пожалуйста, оставьте нам 5 ЗВЕЗД и позитивных комментариев. Спасибо большое!
anhyeuem
