Курсовая работа: Проектирование фундамента здания на естественном основании и свайного
Описание
Оглавление
1.Оценка инженерно-геологических условий строительной площадки. 5
1.1.Сводная таблица физико-механических свойств грунтов. 5
1.2.Общая оценка грунтовых условий строительной площадки. 8
2. Определение расчетных нагрузок и расчетных характеристик грунтов. 10
3. Проектирование фундамента на естественном основании. 12
3.1. Определение глубины заложения фундамента. 12
3.2. Разработка вариантов фундаментов и определение нагрузок. 13
3.3. Определение размеров подошвы фундамента. 13
3.4. Проверка подстилающего слоя. 21
3.5. Расчет осадки фундамента на естественном основании. 21
4. Проектирование свайного фундамента. 27
4.1. Предварительное определение глубины заложения и толщины плиты свайного ростверка. 27
4.2. Определение расчетного сопротивления сваи. 28
4.3. Определение количества свай в ростверке. 30
4.3. Проверка давления в основании свайного фундамента как условно-массивного. 33
4.4. Расчет осадок свайного фундамента. 36
5. Технико-экономическое сравнение вариантов фундамента и выбор основного варианта. 42
6. Указания по производству работ и технике безопасности. 43
Список используемых источников. 46
Введение
Нормальная эксплуатация здания (сооружения) зависит от многих факторов. Здание (сооружение) и основание неразрывно связаны между собой, взаимно влияют друг на друга и рассматриваются как единая система. Поэтому проектированию оснований и фундаментов зданий уделяется особое внимание. На выбор типа фундамента влияет не только конструктивная особенность здания, но и свойства грунтов, их поведение под нагрузкой. Неправильная оценка строительных свойств грунтов может привести к значительным деформациям фундаментов здания (сооружения).
Проект фундамента здания на естественном основании и свайного разрабатывается на основе материалов инженерно-геологических изысканий, содержащих данные о грунтах, слагающих площадку.
Основное внимание в Курсовом проекте при расчёте фундаментов здания на естественном основании уделено расчетам оснований фундаментов по деформациям (назначение глубины заложения, определение размеров подошвы фундаментов, конечных осадок и др.).
При расчёте свайных фундаментов освещены вопросы выбора несущего слоя грунта свайного фундамента, назначение длины сваи, выбора схемы работы сват (висячая или свая-стойка), назначены геометрические размеры ростверка в плане и количество свай в свайном фундаменте.
В ходе разработки курсового проекта необходимо рассчитать два типа фундаментов: мелкого заложения и свайный.
Исходные данные

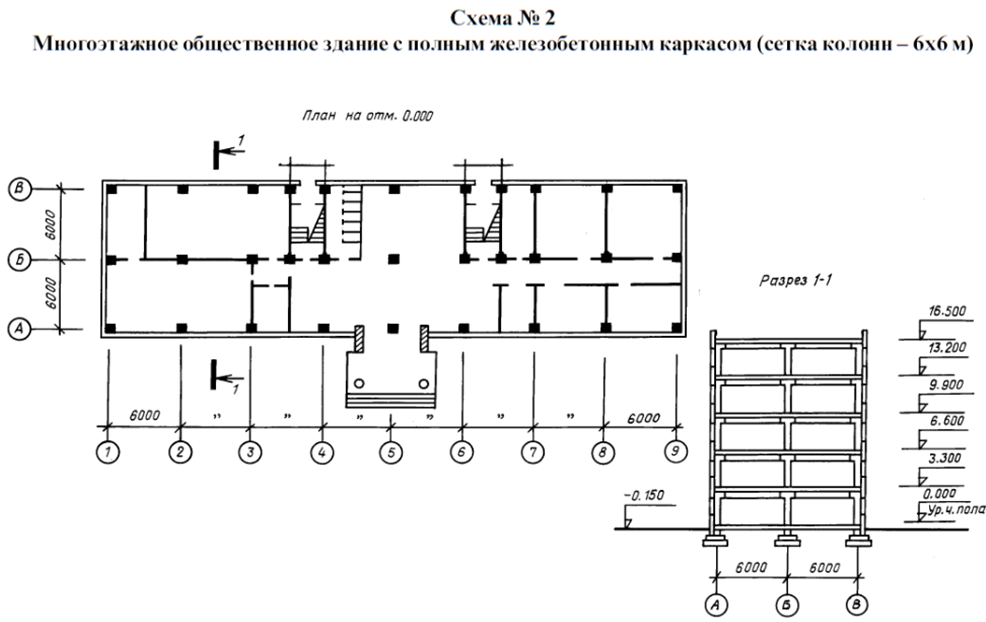

Рис.1. Многоэтажное общественное здание с полным железобетонным каркасом.
Таблица 1. Физико-механические свойства грунтов.
Номер слоя | Глубина подошвы слоя от поверхности | Мощность слоя | Абсолютная отметка подошвы слоя ,м | Абсолютная отметка WL, м, горизонт подземных вод | Наименование грунта | Удельный вес грунта γ, кН/м3 | Удельный вес частиц грунта γs, кН/м3 | Влажность w, доли единицы | Модуль деформации Е, МПа. | Граница текучести wL, доли единицы. | Граница раскатывания wр, доли единицы. | Нормативный угол внутреннего трения φ0 | Нормативное удельное сцепление С, кПа |
Отметка поверхности природного рельефа 103,6 | |||||||||||||
1 | 0,4 | 0,4 | 103,2 | 98,2 | Растительный грунт | 14,9 | - | - | - | - | - | - | - |
2 | 5,3 | 4,9 | 98,3 | Глина ленточная с прослойками супеси | 20,0 | 26,9 | 0,35 | 14 | 0,46 | 0,27 | 16 | 43 | |
3 | Не установлен | Суглинок тяжелый пылеватый с включениями гальки | 19,0 | 26,8 | 0,30 | 11 | 0,41 | 0,25 | 19 | 20 | |||
Таблица 2. Вариант схемы здания, нагрузки
Показатели | ||
Номер схемы здания | 2 | |
Номер оси колонны | 2-А | 2-Б |
Нормативная нагрузка Nn от колонны, кН. | 1150 | 1350 |
Нормативный момент для колонны Мn, кНм. | 40 | - |
Сечение колонны, мм | 400х400 | 500х500 |
Коэффициент, равный сумме абсолютных значений среднемесячных отрицательных температур за зиму, Мt | 22 | |
Среднесуточная температура воздуха в помещении, примыкающем к фундаментам Тср, град. | 18 | |
