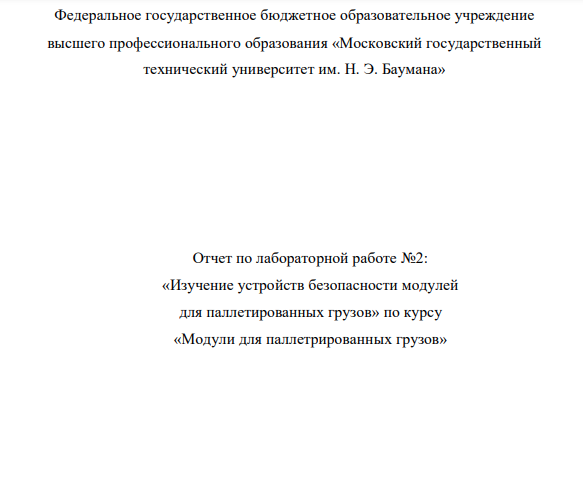

Лабораторная работа: Лабораторная работа №2
Описание

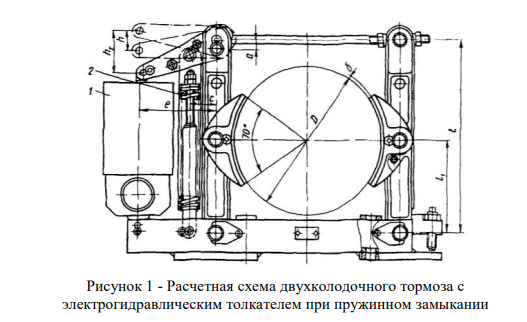

Регулировка колодочного тормоза заключается в регулировке пружину, установке равномерного отхода колодки нормального хода штока и толкателя. Для того чтобы сделать установку нормального хода штока толкателя нужно установить шток гидротолкателя в верхнее крайнее положение, далее опустить его на величину, приведенную в таблице выше (столбец t1) и в данном положении нужно зафиксировать рычаги с помощью гаек штока.

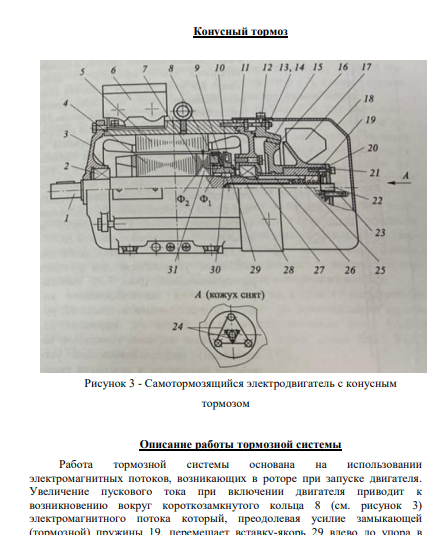

Работа тормозной системы основана на использовании электромагнитных потоков, возникающих в роторе при запуске двигателя. Увеличение пускового тока при включении двигателя приводит к возникновению вокруг короткозамкнутого кольца 8 (см. рисунок 3) электромагнитного потока который, преодолевая усилие замыкающей (тормозной) пружины 19, перемещает вставку-якорь 29 влево до упора в торец дополнительной части 31 ротора. При этом вставка-якорь по шлицевому соединению 26 увлекает за собой (через штифт 9, тягу 22, крышку 20, вентилятор 17), сжимая пружину 19, тормозной диск 16. Двигатель растормаживается.
![]()
![]()
![]()
![]()
Работа тормозной системы основана на использовании электромагнитных потоков, возникающих в роторе при запуске двигателя. Увеличение пускового тока при включении двигателя приводит к возникновению вокруг короткозамкнутого кольца 8 (см. рисунок 3) электромагнитного потока который, преодолевая усилие замыкающей (тормозной) пружины 19, перемещает вставку-якорь 29 влево до упора в торец дополнительной части 31 ротора. При этом вставка-якорь по шлицевому соединению 26 увлекает за собой (через штифт 9, тягу 22, крышку 20, вентилятор 17), сжимая пружину 19, тормозной диск 16. Двигатель растормаживается.
Характеристики лабораторной работы
Учебное заведение
МГТУ им. Н.Э.БауманаПросмотров
2
Размер
1,08 Mb
Список файлов
Лабораторная работа №2.pdf
