Лабораторная работа: Отчет по ЛР №4 - Работа с технологическими циклами

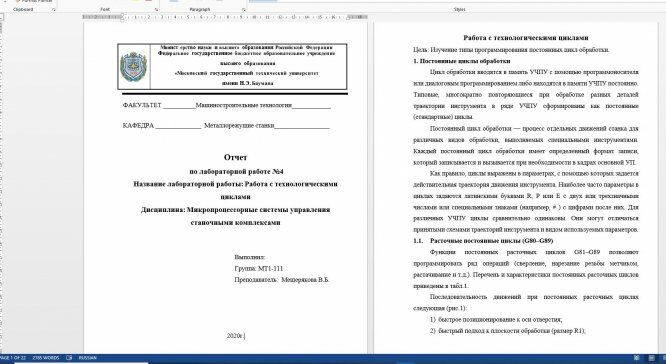

Отчет

по лабораторной работе №4

Название лабораторной работы: Работа с технологическими циклами

Дисциплина: Микропроцессорные системы управления станочными комплексами

Работа с технологическими циклами

Цель: Изучение типы программирования постоянных цикл обработки.

1. Постоянные циклы обработки

Цикл обработки вводятся в память УЧПУ с помощью программоносителя или диалоговым программированием либо находятся в памяти УЧПУ постоянно. Типовые, многократно повторяющиеся при обработке разных деталей траектории инструмента в ряде УЧПУ сформированы как постоянные (стандартные) циклы.

Постоянный цикл обработки — процесс отдельных движений станка для различных видов обработки, выполняемых специальными инструментами. Каждый постоянный цикл обработки имеет определенный формат записи, который записывается и вызывается при необходимости в кадрах основной УП.

Как правило, циклы выражены в параметрах, с помощью которых задается действительная траектория движения инструмента. Наиболее часто параметры в циклах задаются латинскими буквами R, P или Е с двух или трехзначными числами или специальными знаками (например, # ) с цифрами после них. Для различных УЧПУ циклы сравнительно одинаковы. Они могут отличаться принятыми схемами траекторий инструмента и видом используемых параметров.

1. Расточные постоянные циклы (G80–G89)

Функции постоянных расточных циклов G81–G89 позволяют программировать ряд операций (сверление, нарезание резьбы метчиком, растачивание и т.д.). Перечень и характеристики постоянных расточных циклов приведены в табл.1.

Последовательность движений при постоянных расточных циклах следующая (рис.1):
