Курсовая работа по микроэлектронике и схемотехнике - Вариант 18

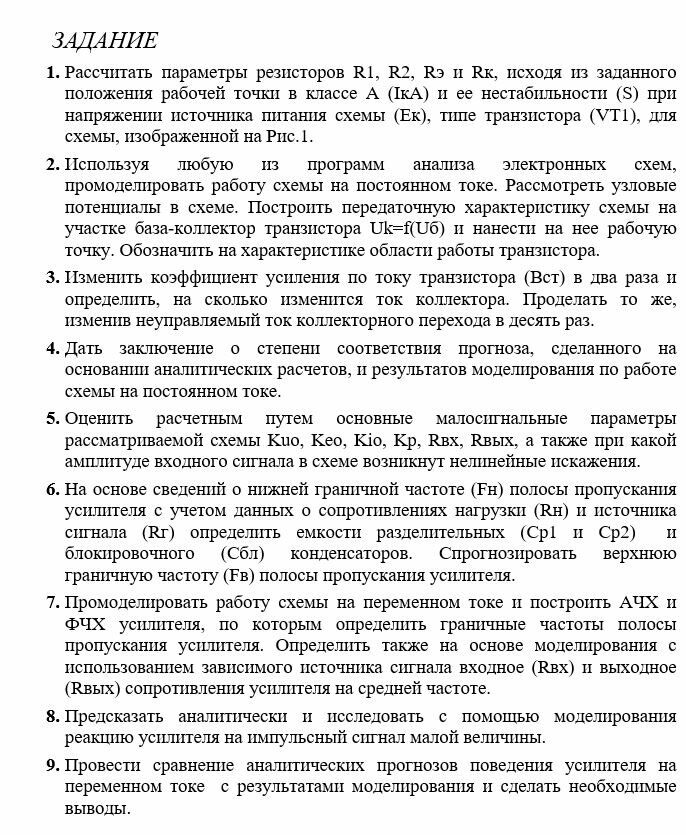

ЗАДАНИЕ

1. Рассчитать параметры резисторов R1, R2, Rэ и Rк, исходя из заданного положения рабочей точки в классе А (IкА) и ее нестабильности (S) при напряжении источника питания схемы (Ек), типе транзистора (VT1), для схемы, изображенной на Рис.1.

1. Используя любую из программ анализа электронных схем, промоделировать работу схемы на постоянном токе. Рассмотреть узловые потенциалы в схеме. Построить передаточную характеристику схемы на участке база-коллектор транзистора Uk=f(Uб) и нанести на нее рабочую точку. Обозначить на характеристике области работы транзистора.
2. Изменить коэффициент усиления по току транзистора (Вст) в два раза и определить, на сколько изменится ток коллектора. Проделать то же, изменив неуправляемый ток коллекторного перехода в десять раз.
3. Дать заключение о степени соответствия прогноза, сделанного на основании аналитических расчетов, и результатов моделирования по работе схемы на постоянном токе.
4. Оценить расчетным путем основные малосигнальные параметры рассматриваемой схемы Kuo, Kео, Kio, Kp, Rвх, Rвых, а также при какой амплитуде входного сигнала в схеме возникнут нелинейные искажения.
5. На основе сведений о нижней граничной частоте (Fн) полосы пропускания усилителя с учетом данных о сопротивлениях нагрузки (Rн) и источника сигнала (Rг) определить емкости разделительных (Ср1 и Ср2) и блокировочного (Сбл) конденсаторов. Спрогнозировать верхнюю граничную частоту (Fв) полосы пропускания усилителя.
6. Промоделировать работу схемы на переменном токе и построить АЧХ и ФЧХ усилителя, по которым определить граничные частоты полосы пропускания усилителя. Определить также на основе моделирования с использованием зависимого источника сигнала входное (Rвх) и выходное (Rвых) сопротивления усилителя на средней частоте.
7. Предсказать аналитически и исследовать с помощью моделирования реакцию усилителя на импульсный сигнал малой величины.
8. Провести сравнение аналитических прогнозов поведения усилителя на переменном токе с результатами моделирования и сделать необходимые выводы.

Оформить отчет о проделанной работе, в котором представить:

- Исходные данные.

- Аналитические расчеты параметров деталей схемы и параметров выходных сигналов, характеризующих ее поведение на постоянном и переменном токе.

- Результаты моделирования в виде распечаток принципиальной схемы с узловыми потенциалами, передаточной, амплитудно-частотной, фазо-частотной и переходной характеристик. Приведенные графики должны быть обработаны и на них указаны извлекаемые параметры.

- Распечатки библиотечных параметров транзистора (VT1), источников синусоидального и импульсного сигналов с объяснением каким образом все эти параметры были назначены.

- Выводы по работе.

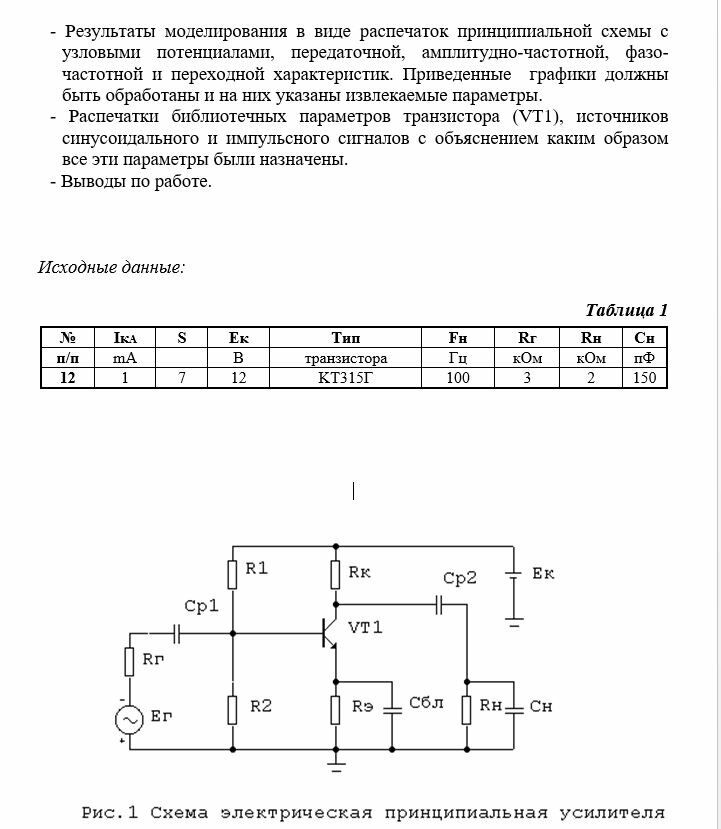

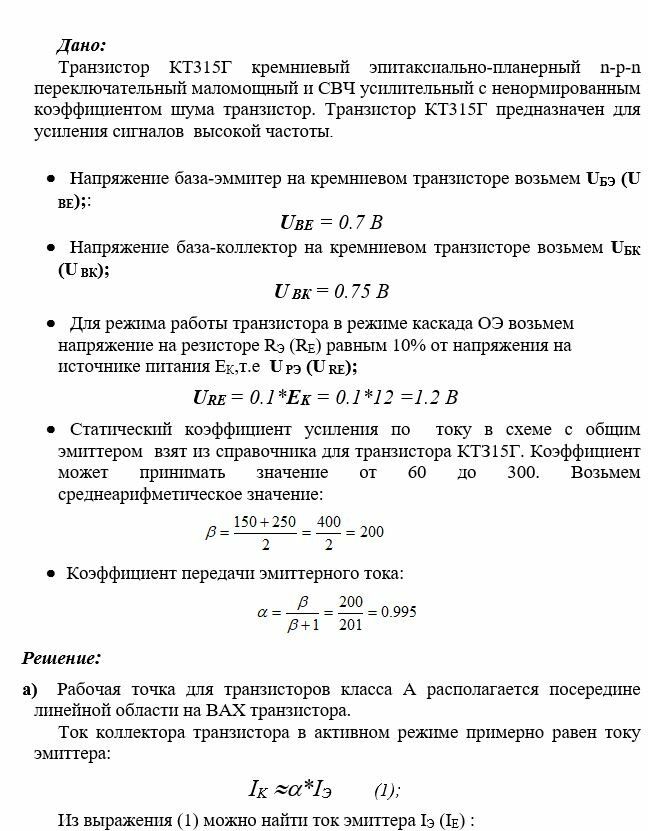

Исходные данные:

Таблица 1
