ДЗ 2: Сборочная размерная цепь + Подетальная размерная цепь вариант 10

Описание

Метрология домашнее задание № 2. Взаимозаменяемость, стандартизация и технические измерения

Выполненное зачтённое Иваниной ДЗ № 2 по метрологии 4 семестра 2 курса факультета СМ7. Сдано в 2022 году.

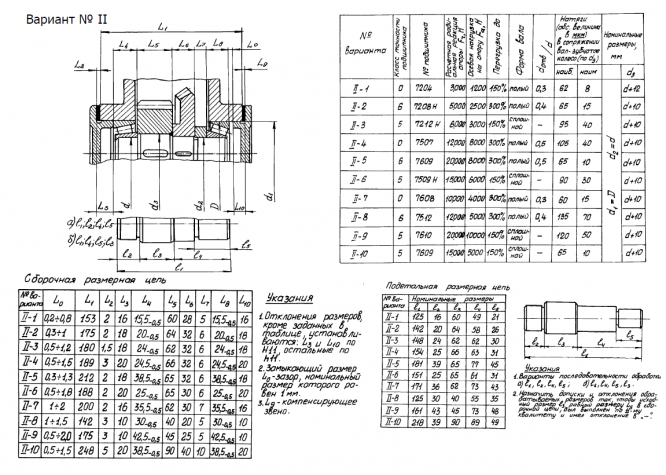

Эскиз 2
Расчёт выполнен для 10 варианта, если у вас другой, то достаточно пересчитать по формулам в ворде и поменять на рисунках размеры. Может получиться так, что какая-то формула немного поменяет вид из-за другого варианта по данному эскизу. Поэтому чекните методичку

Исходные данные:

Часть 1:

Сборочная размерная цепь

L 0 =0,5 ÷1,5 мм

L 1 = 248 мм

L 2 = 5 мм

L 3 = 20 мм

L 4 = 38,5 -0,5 мм

L 5 = 90 мм

L 6 = 40 мм

L 7 = 10 мм

L 8 = 38,5 -0,5 мм

L 10 = 20 мм

Указания:

Отклонения размеров, кроме заданных в таблице, установить: L 3 и L 10 по Н11, остальные по h 11

Замыкающий размер L 0 – зазор, номинальный размер которого равен 1 мм ( L 0 = 1 мм).

L 9 – компенсирующее звено

Решить сборочную размерную цепь методом регулирования. Определить толщину и число прокладок компенсатора. Рассчитать необходимые комплекты прокладок из стандартных толщин.

Часть 2:

l 1 = 218 мм

l 2 = 39 мм

l 3 = 90 мм

l 4 = 89 мм

l 5 = 49 мм

Указания:

Варианты последовательности обработки: а) l 1 , l 2 , l 4 , l 5 б) l 1 , l 4 , l 5 , l 3

Назначить допуски и отклонения обрабатываемых размеров так, чтобы исходный размер l 3 , равный размеру L 5 в сборочной цепи, был выполнен по 11-му квалитету и имел отклонение в «-».


Показать/скрыть дополнительное описание

Исходные данные: Часть 1: Сборочная размерная цепь L0=0,5 ÷1,5 мм L1= 248 мм L2= 5 мм L3= 20 мм L4= 38,5-0,5 мм L5= 90 мм L6= 40 мм L7= 10 мм L8= 38,5-0,5 мм L10= 20 мм   Указания: Отклонения размеров, кроме заданных в таблице, установить: L3 и L10 по Н11, остальные по h 11 Замыкающий размер L0 – зазор, номинальный размер которого равен 1 мм ( L0= 1 мм).

L9 – компенсирующее звено   Решить сборочную размерную цепь методом регулирования. Определить толщину и число прокладок компенсатора. Рассчитать необходимые комплекты прокладок из стандартных толщин.   Часть 2: l1= 218 мм l2= 39 мм l3= 90 мм l4= 89 мм l5= 49 мм   Указания: Варианты последовательности обработки: а) l1 , l2, l4, l5  б) l1, l4, l5, l3   Назначить допуски и отклонения обрабатываемых размеров так, чтобы исходный размер l3 , равный размеру L5 в сборочной цепи, был выполнен по 11-му квалитету и имел отклонение в «-».

.
