ДЗ 1: Допуски и посадки вариант 10

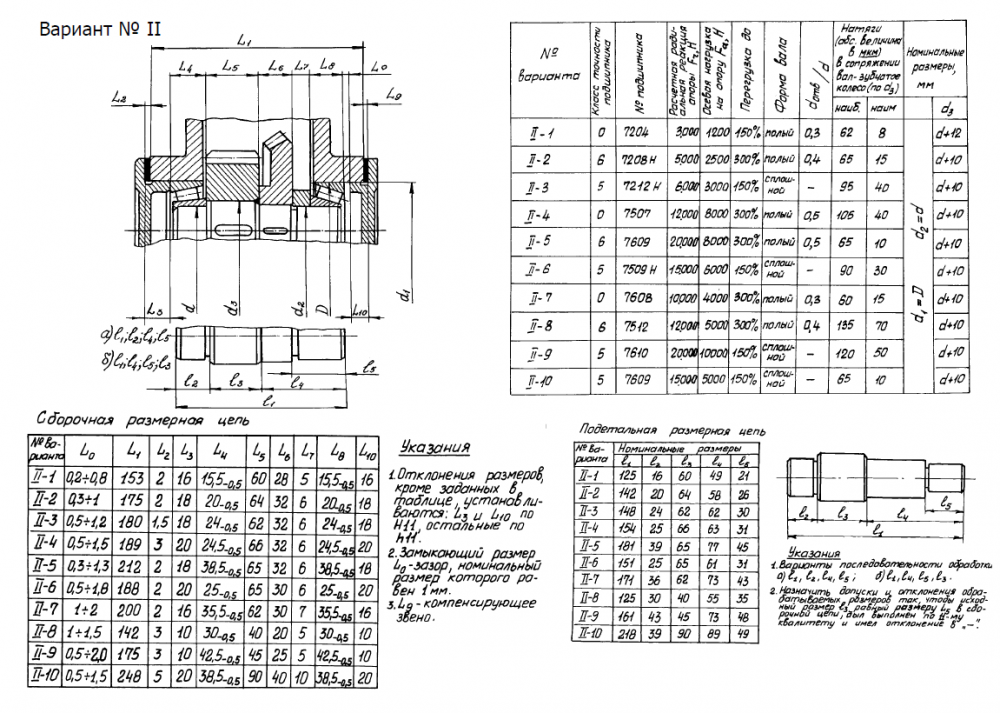

Выполненное зачтённое Иваниной ДЗ № 1 по метрологии 4 семестра 2 курса факультета СМ7. Сдано в 2022 году. Эскиз 2 Расчёт выполнен для 10 варианта, если у вас другой, то достаточно пересчитать по формулам в ворде и поменять в компас файлах размеры. Может получиться так, что какая-то формула немного поменяет вид из-за другого варианта по данному эскизу. Поэтому чекните методичку (в архиве, от Иваниной) Условие текстом:  Подшипник 7609. Класс точности 5. Нагрузка   Fr =15000  H . Осевая нагрузка на опору  Fa =5000Н. Перегрузка до 150%. Натяги :  Nmax .расч  = 65мкм,  Nmin .расч  = 10мкм. d 1 = D ,  d 2 = d ,  d 3 = d +10 Задание: Выбрать посадки для соединений: а) внутреннего кольца подшипника с валом        (по  d ), б) наружного кольца подшипника с корпусом    (по  D ), в) крышки с корпусом                                           (по  d 1 ), г) распорной втулки с валом                                 (по  d 2 ), д) зубчатого колеса с валом                                  (по  d 3 ).

Построить схемы расположения полей допусков для выбранных посадок       по  d, D, d1, d2, d3. Рассчитать числовые характеристики выбранных посадок и указать их величины на схемах расположения полей допусков. На выданном эскизе задания для всех указанных на сборке соединений проставить условные обозначения посадок. Начертить эскизы следующих деталей: вала, корпуса, распорной втулки, крышки и зубчатого колеса. Указать на них размеры с условным обозначением полей допусков и с соответствующими им предельными отклонениями. На эскизах вала и корпуса указать допуски формы и параметров шероховатости поверхностей, сопрягаемых с подшипниками качения. Выбрать средства контроля деталей соединения по  d 2 ..
