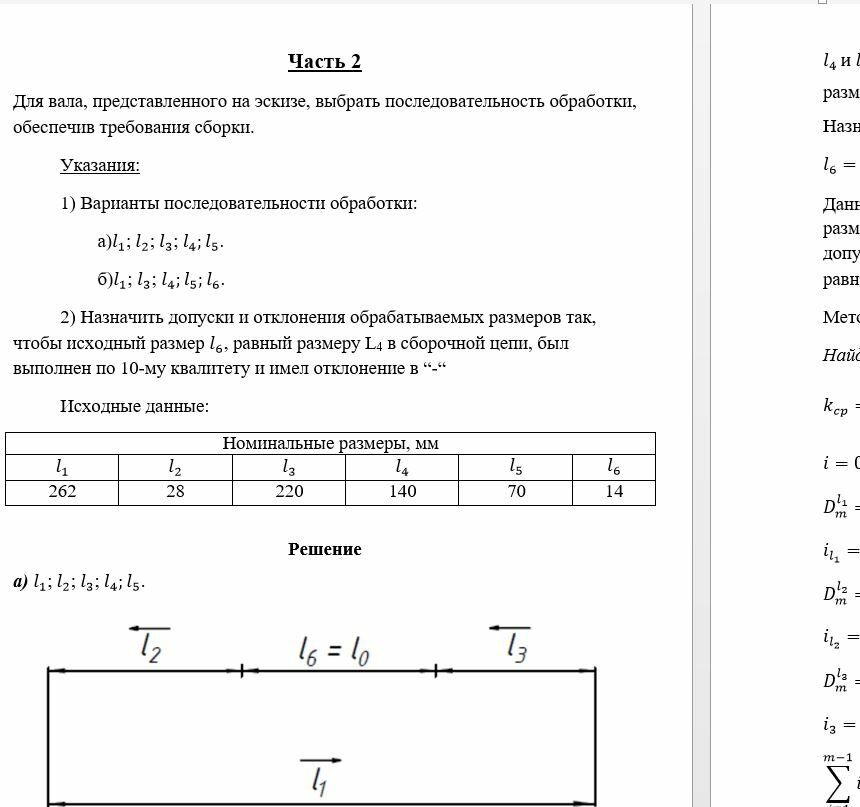

ДЗ 2: Сборочная размерная цепь + Подетальная размерная цепь вариант 3

Вариант 3 – ДЗ №2 – Эскиз №5 - Подетальная размерная цепь

Зачтено на максимальный балл 💥💥💥

Спасибо за покупку 🥰🥰🥰

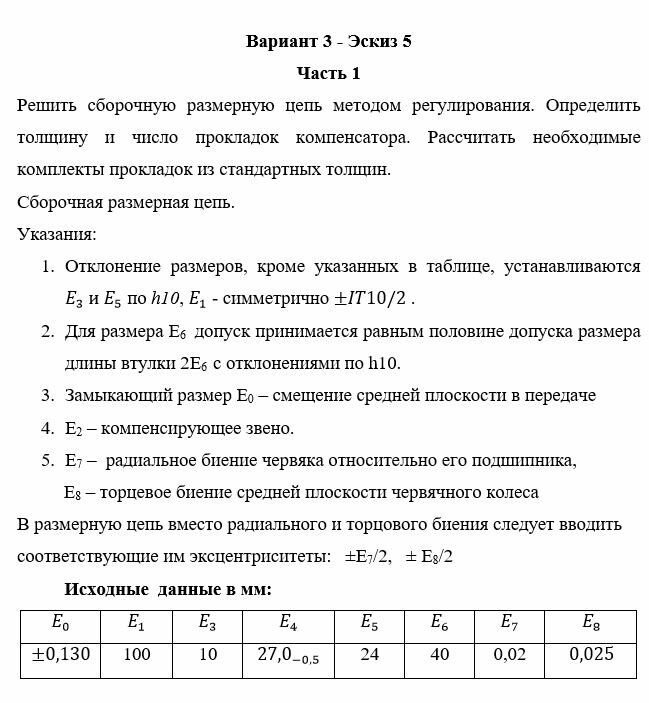

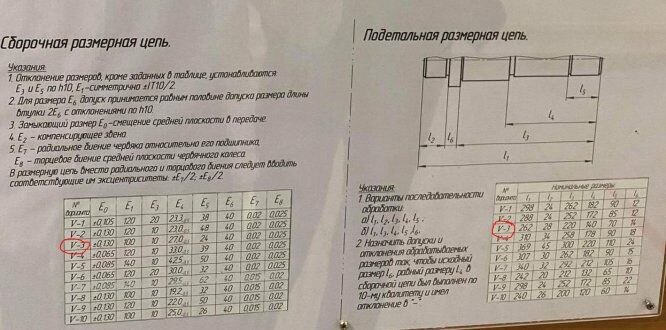

Условие:

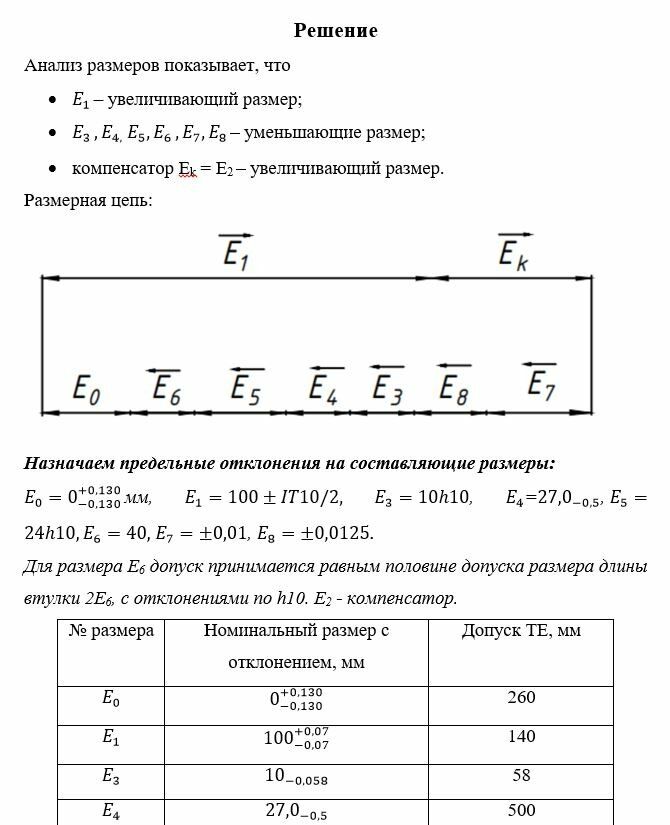

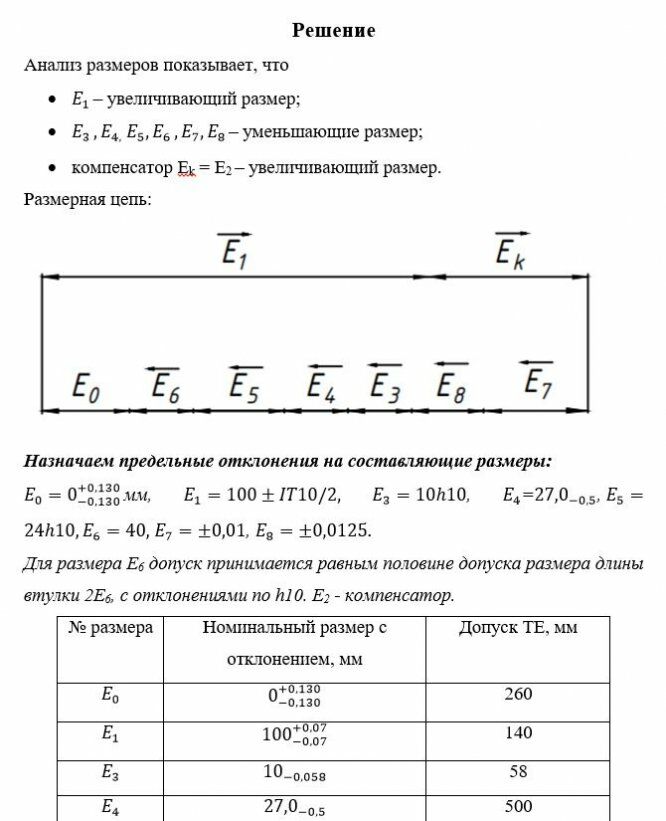

Пример решения

Часть 1
Решить сборочную размерную цепь методом регулирования. Определить толщину и число прокладок компенсатора. Рассчитать необходимые комплекты прокладок из стандартных толщин.
Сборочная размерная цепь.
Указания:

1. Отклонение размеров, кроме указанных в таблице, устанавливаются по h10, - симметрично .
2. Для размера E₆ допуск принимается равным половине допуска размера длины втулки 2E₆ с отклонениями по h10.
3. Замыкающий размер E₀ – смещение средней плоскости в передаче
4. E₂ – компенсирующее звено.
5. E₇ – радиальное биение червяка относительно его подшипника,

E₈ – торцевое биение средней плоскости червячного колеса
В размерную цепь вместо радиального и торцового биения следует вводить соответствующие им эксцентриситеты: ±E₇/2, ± E₈/2
