ДЗ 1: Допуски и посадки вариант 3
-66%
Описание

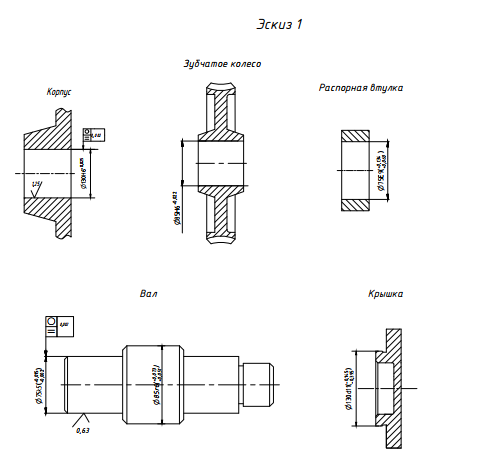

Вариант 3 – ДЗ №1 – Эскиз №1 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰

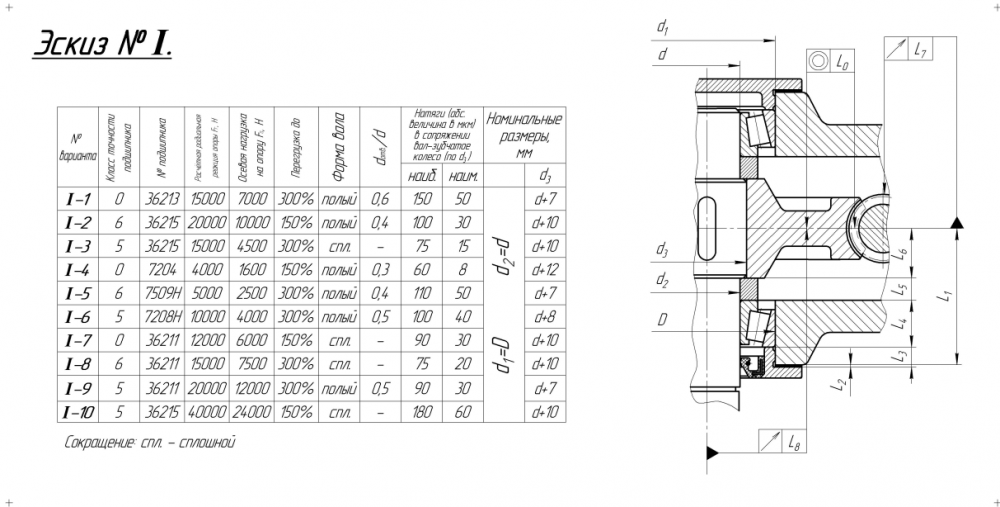

Условие:
Пример решения

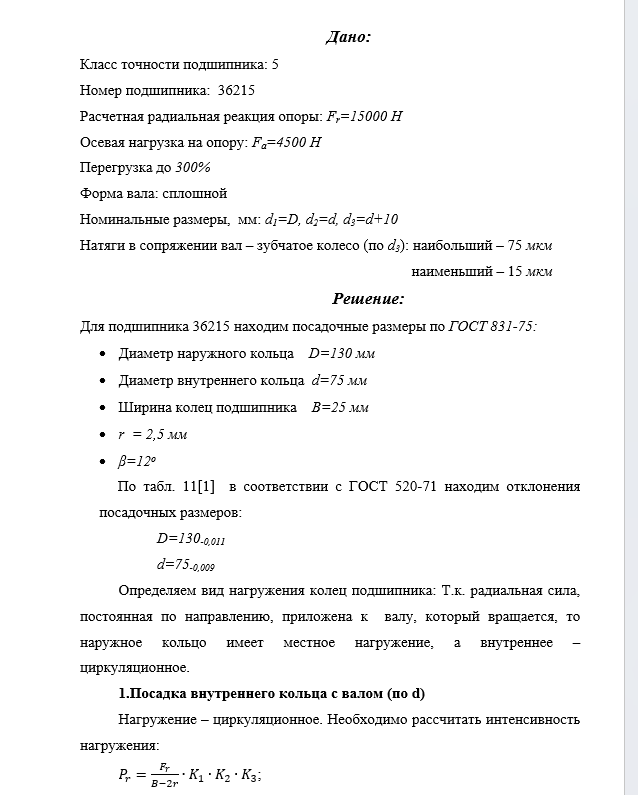

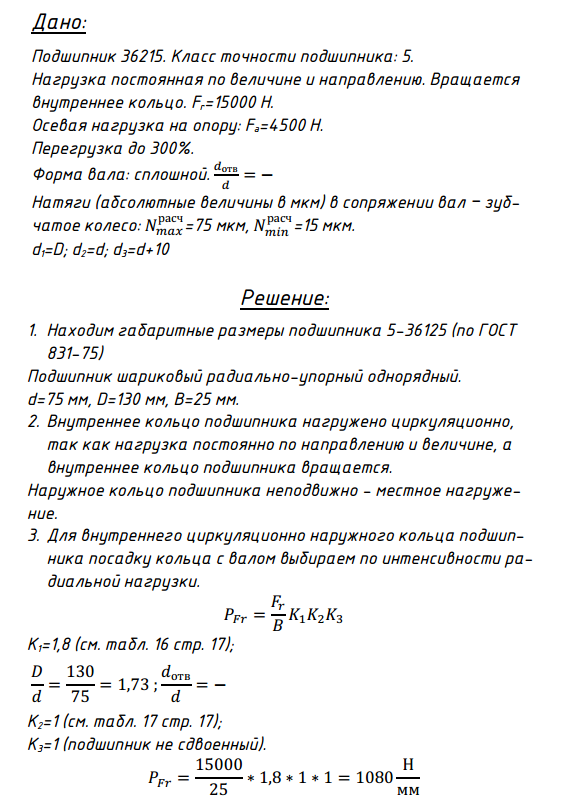

Дано:Подшипник 36215. Класс точности подшипника: 5. Нагрузка постоянная по величине и направлению. Вращается внутреннее кольцо. Fr=15000 Н. Осевая нагрузка на опору: Fa=4500 Н. Перегрузка до 300%. Форма вала: сплошной.
Натяги (абсолютные величины в мкм) в сопряжении вал – зубчатое колесо:N max=75 Nmin =15 . d1=D; d2=d; d3=d+10
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Просмотров
834
Размер
555,39 Kb
Список файлов

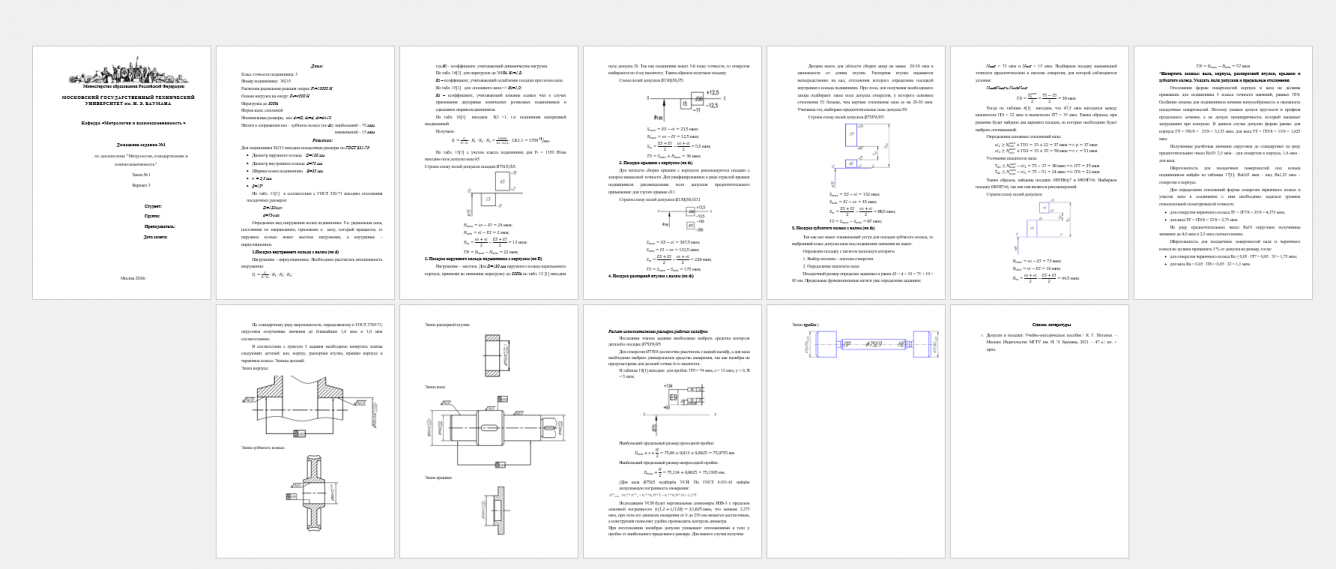

Вариант 3 - ДЗ №1 - Эскиз 1.pdf
