Курсовая работа: Расчет и выбор допусков и посадок для типовых соединений деталей в узлах машин вариант 30, 1

1.1 Определение параметров посадок:

• определить систему посадок (вала или отверстия) для каждого
  указанного соединения (таблица 1.1);
• определить тип посадок (с зазором, натягом или переходная);
• определить параметры деталей (вала – es,ei,Td; отверстия – ES,EI,TD) и соединения – Smin, Smax, Nmin, Nmax, TS, TN, TN(S);
• построить СПД для всех соединений и указать на них все выше указанные параметры.

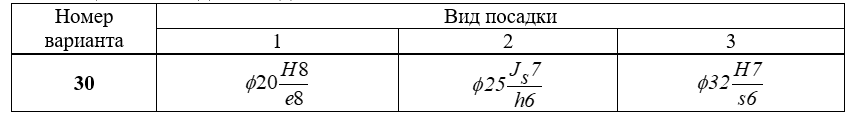

Таблица 1.1 – Виды посадок

1.2 Расчет переходной посадки. Для переходной посадки:

• рассчитать вероятность зазора и натяга;
• выполнить эскиз соединения и деталей с указанием исполнительных размеров.

1.3 Расчет исполнительных размеров калибров. Для деталей соединения с переходной посадкой:

• рассчитать исполнительные размеры калибров;
• выполнить эскизы калибров.

1.4 Выбор посадок колец подшипника. Для подшипника качения
(рис. 1.1, табл. 1.2):

• выбрать посадки внутреннего и наружного колец подшипника. Начертить схемы допусков посадок.
• вычертить эскиз сборочного чертежа, а также эскизы вала и корпуса с простановкой полей допусков, шероховатости, допусков формы и расположения.

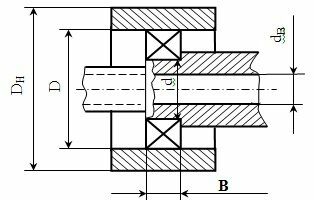

• Рисунок 1.1 – Эскиз подшипника качения

  Таблица 1.2




  1.5 Выбор посадок прямобочного шлицевого соединения в зависимости от способа центрирования. По заданному варианту (табл. 1.3):

  • составить и записать полное условное обозначение прямобочного шлицевого соединения и дать расшифровку каждому знаку условного обозначения;
    • подобрать посадки на D, d и b;
    • выделить из условного обозначения шлицевого соединения обозначения шлицевой втулки и шлицевого вала, записать их и дать схему расположения полей допусков на все элементы (на наружный D, внутренний d диаметры и ширину шлица (зуба) b).

• Определить:

  • предельные отклонения на все элементы соединения (D, d и b вала и втулки);
  • предельные размеры всех элементов шлицевого соединения (D, d и b вала и втулки);
  • предельные зазоры по всем диаметрам и ширине шлица.

  • Начертить эскизы (на формате А4) шлицевого соединения (в продольном направлении и поперечном сечении) с указанием всех посадок и предельных отклонений.

    Проставить на эскизах деталей (вале и втулке) допуски формы и расположения поверхностей и шероховатость поверхностей сопряжения.




    Таблица 1.3 – Размеры элементов прямобочных шлицевых соединений.

    Вариант задания

    Номер варианта	Способ центрирования	Номинальные размеры(мм) и число шлицев (зубьев)
    		b	d	D	z
    30	b	14	92	98	10

    1.6 Рассчитать размерную цепь для обеспечения точности заданного замыкающего звена А₀ при значениях увеличивающих звеньев А₁, А₂ и уменьшающих звеньев А₃, А₄с размерами указанными в таблице 1.4.

    Расчет размерной цепи провести методом полной взаимозаменяемости и вероятностным методом.




    Таблица 1.4 – Параметры размерной цепи

    № варианта	А0	Увеличивающие звенья		Уменьшающие звенья
    		А1	А2	А3	А4
    1	1-0,5	100	20	50	69
