ДЗ 2: Сборочная размерная цепь + Подетальная размерная цепь вариант 1
-71%
Описание
Вариант 1 – ДЗ №2 – Эскиз №2 - Подетальная размерная цепь
Зачтено на максимальный балл 💥 💥 💥
Спасибо за покупку 🥰🥰 🥰
Условие:

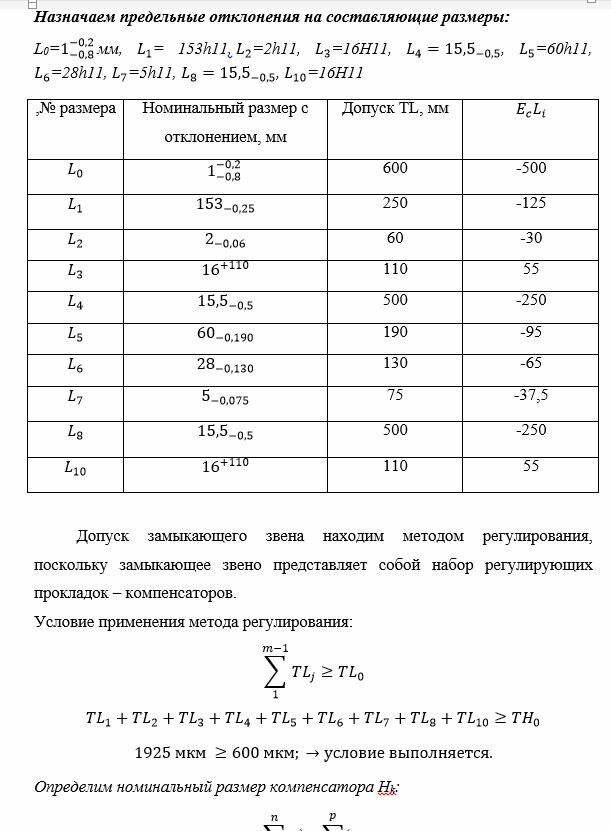

Пример решения

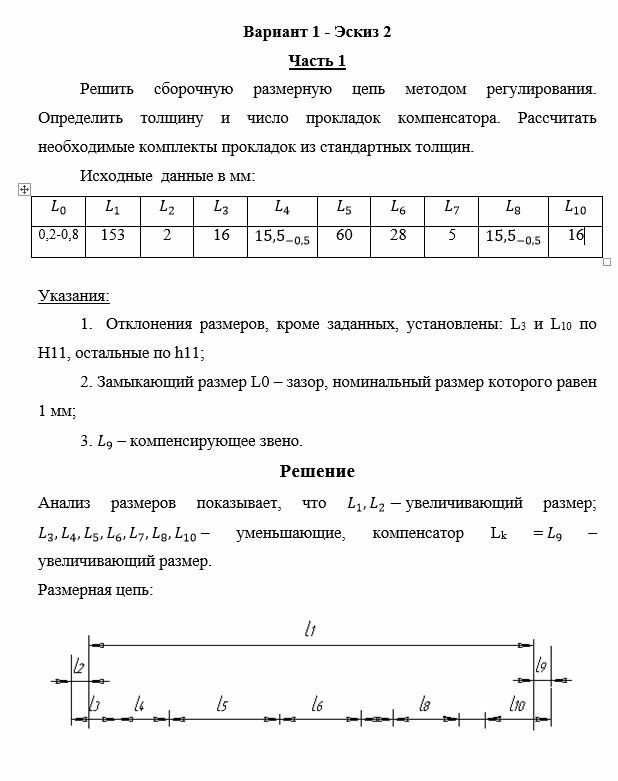

Вариант 1 - Эскиз 2
Часть 1
Решить сборочную размерную цепь методом регулирования. Определить толщину и число прокладок компенсатора. Рассчитать необходимые комплекты прокладок из стандартных толщин.
Исходные данные в мм:
|
|
|
|
|
|
|
|
|
|
0,2-0,8 | 153 | 2 | 16 |
| 60 | 28 | 5 |
| 16 |
Указания:
1. Отклонения размеров, кроме заданных, установлены: L3 и L10 по H11, остальные по h11;
2. Замыкающий размер L0 – зазор, номинальный размер которого равен 1 мм;
3. – компенсирующее звено.

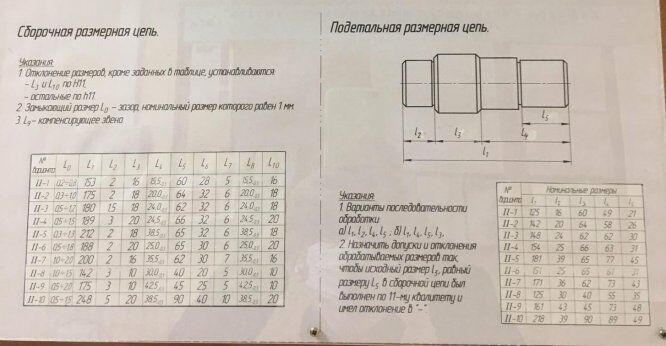

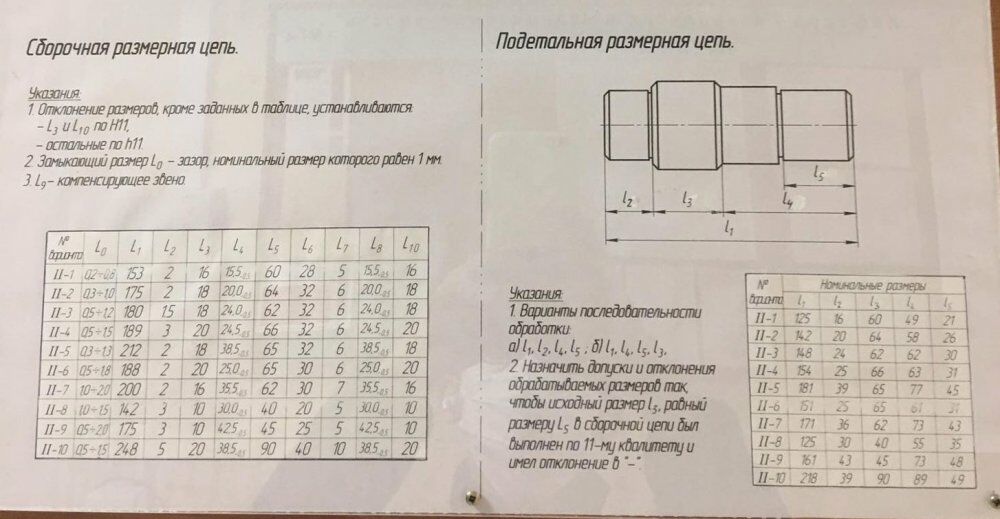

Файлы условия, демо
Характеристики домашнего задания
Учебное заведение
Номер задания
Вариант
Теги
Просмотров
981
Покупок
44
Качество
Идеальное компьютерное
Размер
1,06 Mb
Список файлов
- Вариант 1 - ДЗ №2 - Эскиз 2.docx 165,09 Kb
- Вариант 1 - ДЗ №2 - Эскиз 2.pdf 987,18 Kb
