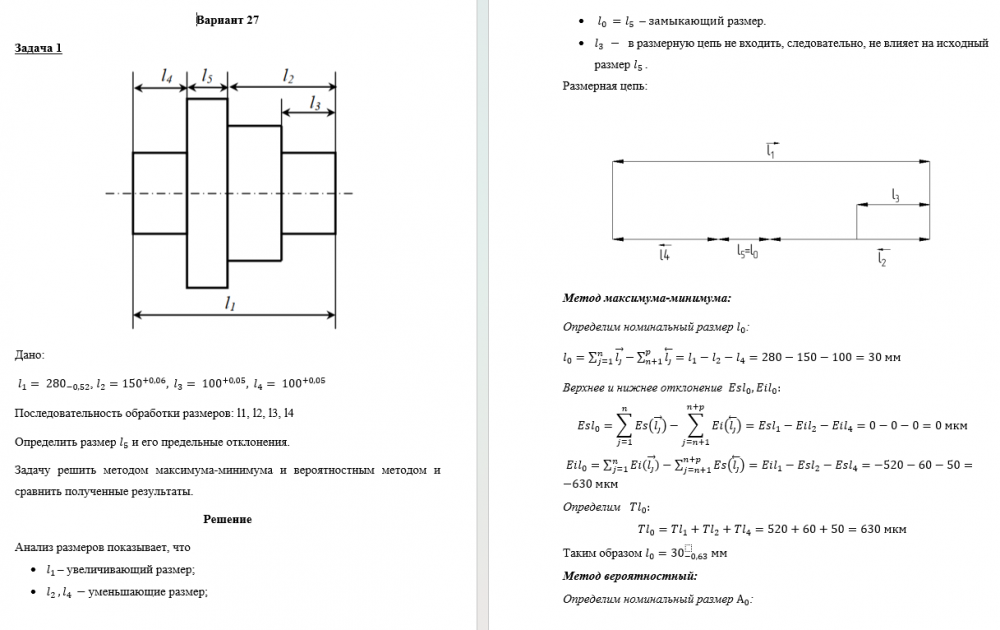

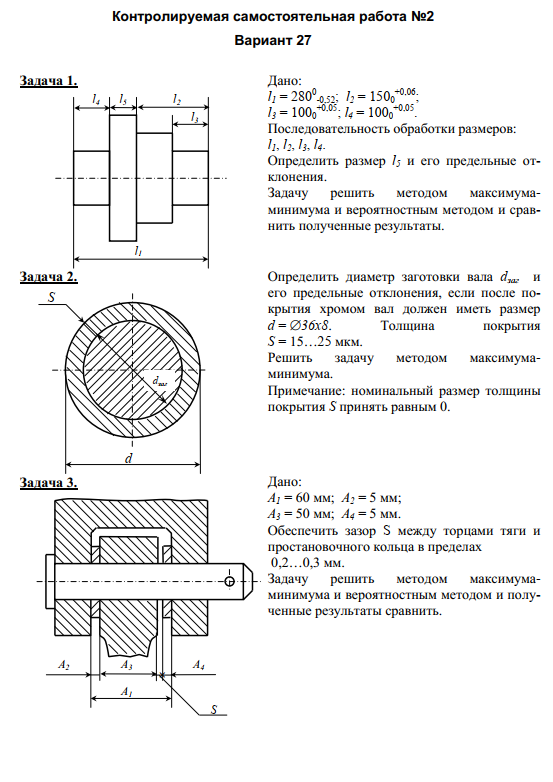

Контролируемая самостоятельная работа №2 Вариант 27 Задача 1. Дано: l 1 = 280 0-0,52 ; l 2 = 150 0+0,06 ; l 3 = 100 0+0,05 ; l 4 = 100 0+0,05 . Последовательность обработки размеров: l 1 , l 2 , l 3 , l 4 . Определить размер l 5 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить диаметр заготовки вала d заг и его предельные отклонения, если после по крытия хромом вал должен иметь размер d =  36x8 . S = 15…25 мкм. Толщина покрытия Решить задачу методом максимума минимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3. Дано: А 1 = 60 мм; А 2 = 5 мм; А 3 = 50 мм; А 4 = 5 мм.

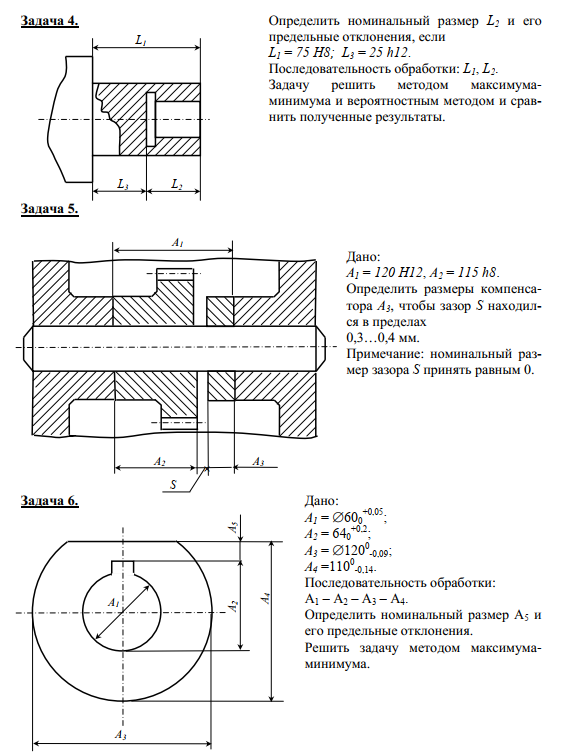

Обеспечить зазор S между торцами тяги и простановочного кольца в пределах 0,2…0,3 мм. Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить. l 1 l 3 l 2 l 4 l 5 d d заг S А 2 А 4 А 3 А 1  S Задача 4. Определить номинальный размер L 2 и его предельные отклонения, если L 1 = 75 H8; L 3 = 25 h12 . Последовательность обработки: L 1 , L 2 . Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 120 H12 , А 2 = 115 h8 . Определить размеры компенсатора А 3 , чтобы зазор S находился в пределах 0,3…0,4 мм. Примечание: номинальный размер зазора S принять равным 0.

Задача 6. Дано: А 1 =  60 0+0,05 ; А 2 = 64 0+0,2 ; А 3 =  120 0-0,09 ; А 4 =110 0-0,14 . Последовательность обработки: А 1 – А 2 – А 3 – А 4 . Определить номинальный размер А 5 и его предельные отклонения. Решить задачу методом максимумаминимума. L 1 L 3 L 2 А 2 А 3  А S 1 А 1 А.
