Ответы к контрольной работе 2: КСР 2- вариант 13 вариант 13

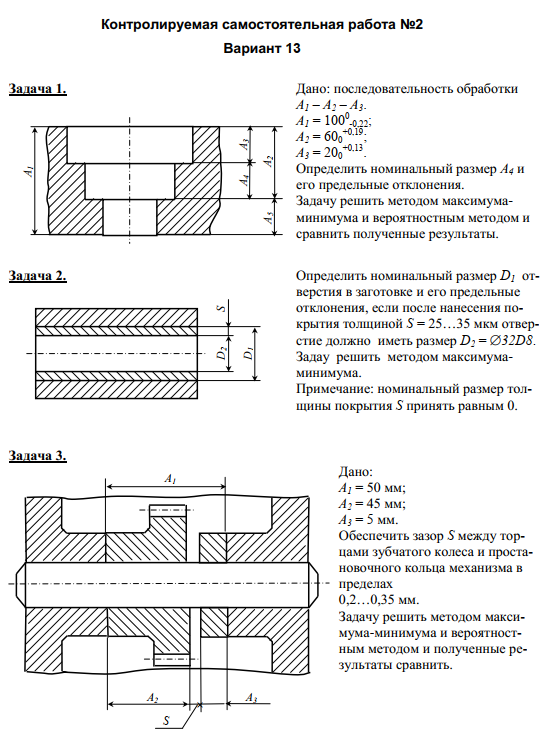

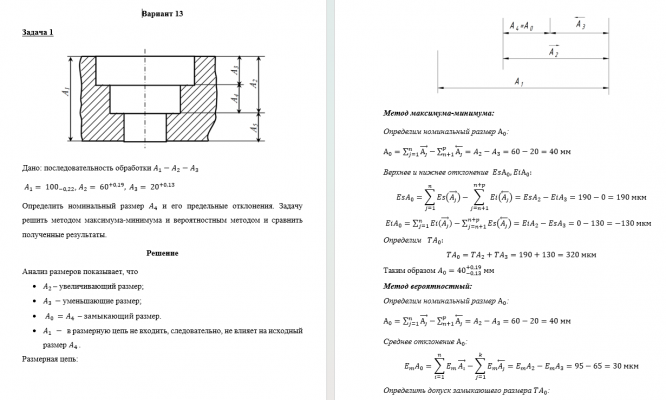

Контролируемая самостоятельная работа №2 Вариант 13 Задача 1. Дано: последовательность обработки А 1 – А 2 – А 3 . А 1 = 100 0-0,22 ; А 2 = 60 0+0,19 ; А 3 = 20 0+0,13 . Определить номинальный размер А 4 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить номинальный размер D 1 отверстия в заготовке и его предельные отклонения, если после нанесения покрытия толщиной S = 25…35 мкм отверстие должно иметь размер D 2 =  32D8 . Задау решить методом максимумаминимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3.

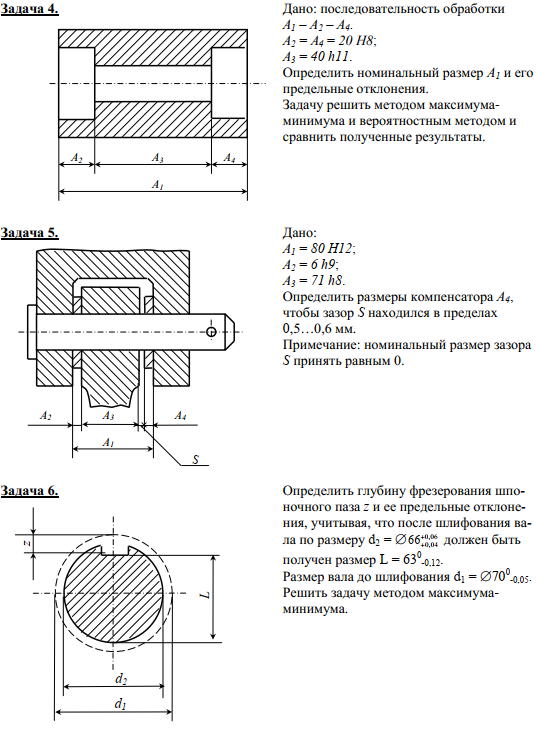

Дано: А 1 = 50 мм; А 2 = 45 мм; А 3 = 5 мм. Обеспечить зазор S между торцами зубчатого колеса и простановочного кольца механизма в пределах 0,2…0,35 мм. Задачу решить методом максимума-минимума и вероятностным методом и полученные результаты сравнить. А 4 А А 3 2 А 5 А 1 D 2 D 1 S А 2 А 3  А S 1 Задача 4. Дано: последовательность обработки А 1 – А 2 – А 4 . А 2 = А 4 = 20 Н8 ; А 3 = 40 h11 . Определить номинальный размер А 1 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 80 H12 ; А 2 = 6 h9 ; А 3 = 71 h8 .

Определить размеры компенсатора А 4 , чтобы зазор S находился в пределах 0,5…0,6 мм. Примечание: номинальный размер зазора S принять равным 0. Задача 6. Определить глубину фрезерования шпоночного паза z и ее предельные отклонения, учитывая, что после шлифования вала по размеру d 2 =  66   00,,06 04 должен быть получен размер L = 63 0-0,12 . Размер вала до шлифования d 1 =  70 0-0,05 . Решить задачу методом максимумаминимума. А 2 А 4 А 3 А 1  S А 1 А 2 А 3 А 4 d .
