Ответы к контрольной работе 2: КСР 2- вариант 11 вариант 11

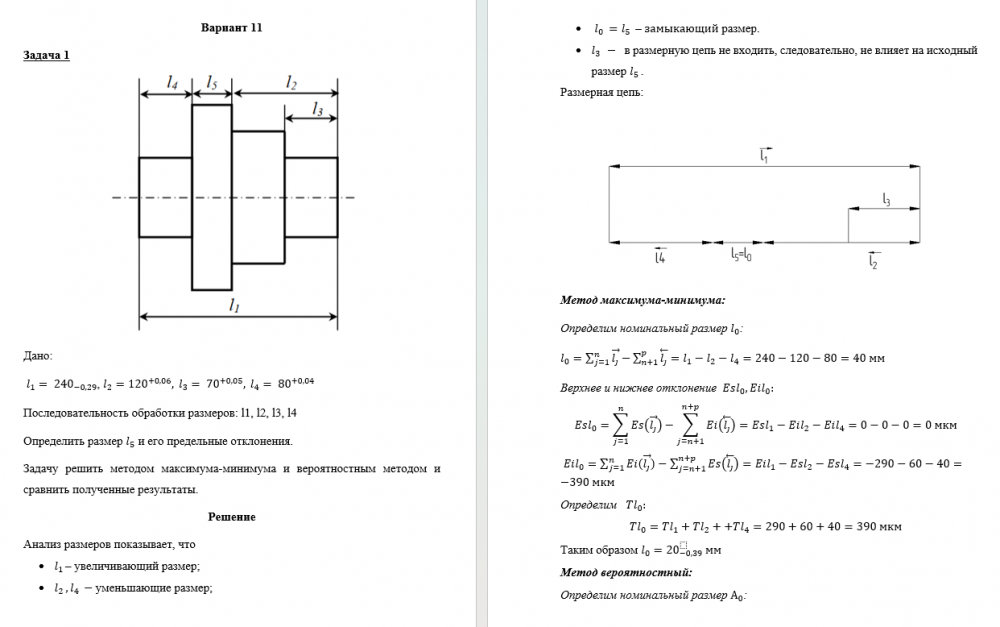

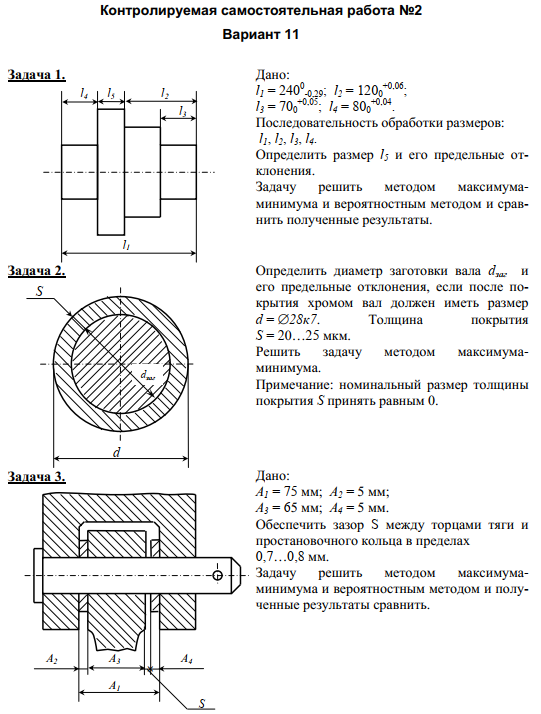

Контролируемая самостоятельная работа №2 Вариант 11 Задача 1. Дано: l 1 = 240 0-0,29 ; l 2 = 120 0+0,06 ; l 3 = 70 0+0,05 ; l 4 = 80 0+0,04 . Последовательность обработки размеров: l 1 , l 2 , l 3 , l 4 . Определить размер l 5 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить диаметр заготовки вала d заг и его предельные отклонения, если после по крытия хромом вал должен иметь размер d =  28к7 . S = 20…25 мкм. Толщина покрытия Решить задачу методом максимума минимума. Примечание: номинальный размер толщины покрытия S принять равным 0.

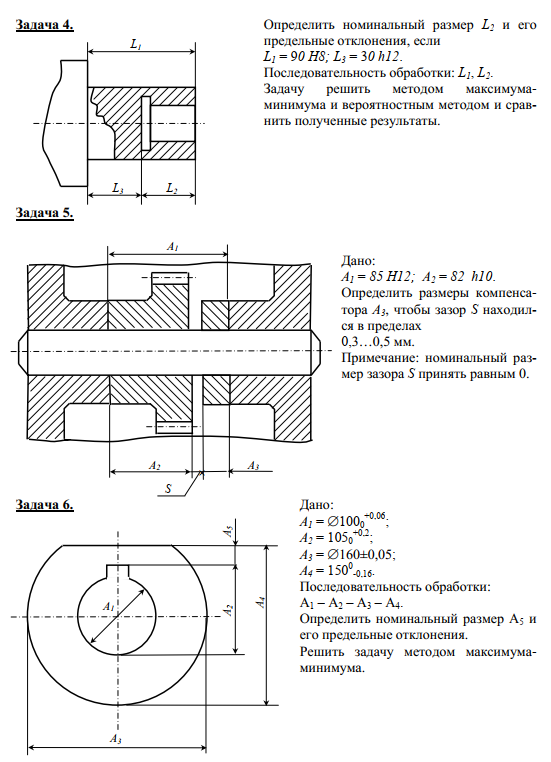

Задача 3. Дано: А 1 = 75 мм; А 2 = 5 мм; А 3 = 65 мм; А 4 = 5 мм. Обеспечить зазор S между торцами тяги и простановочного кольца в пределах 0,7…0,8 мм. Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить. l 1 l 3 l 2 l 4 l 5 d d заг S А 2 А 4 А 3 А 1  S Задача 4. Определить номинальный размер L 2 и его предельные отклонения, если L 1 = 9 0 H8; L 3 = 3 0 h12 . Последовательность обработки: L 1 , L 2 . Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 85 H12; А 2 = 82 h10 . Определить размеры компенсатора А 3 , чтобы зазор S находился в пределах 0,3…0,5 мм.

Примечание: номинальный размер зазора S принять равным 0. Задача 6. Дано: А 1 =  100 0+0,06 ; А 2 = 105 0+0,2 ; А 3 =  160±0,05; А 4 = 150 0-0,16 . Последовательность обработки: А 1 – А 2 – А 3 – А 4 . Определить номинальный размер А 5 и его предельные отклонения. Решить задачу методом максимумаминимума. .
