Ответы к контрольной работе 1: КСР 1 - вариант 1.15 вариант 15

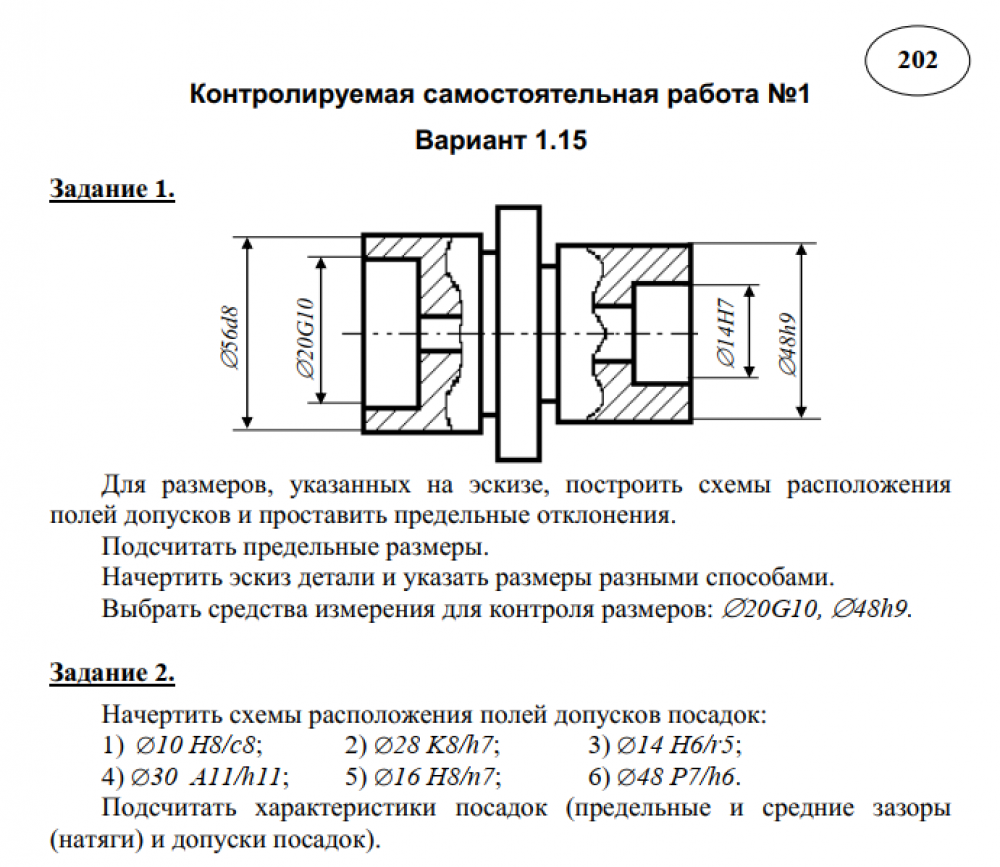

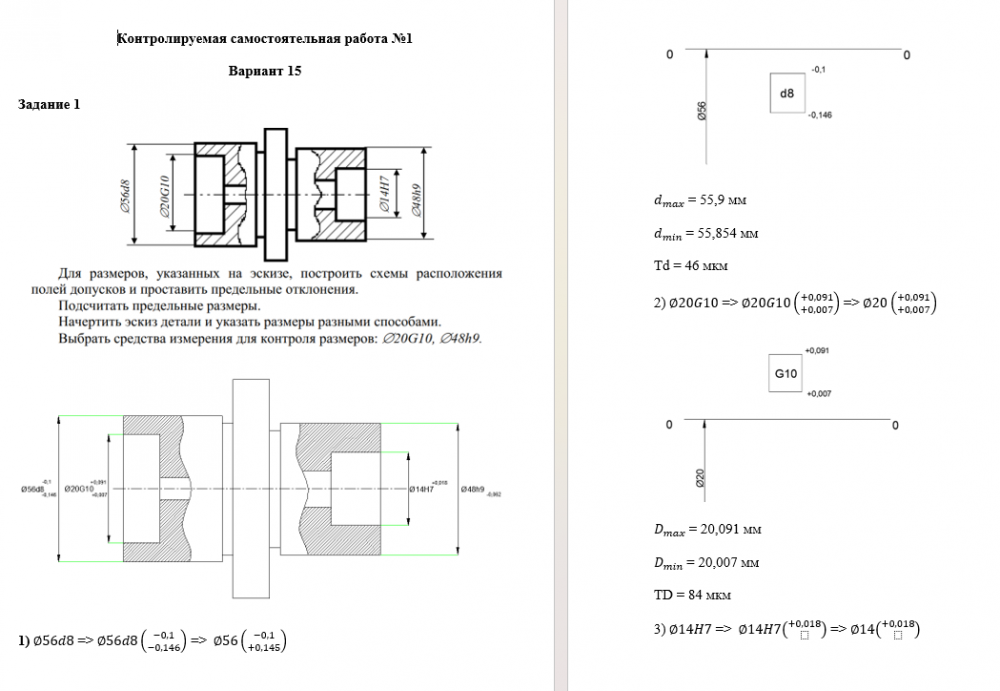

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 20G10, 48h9.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 10 H8/c8; 2) 28 K8/h7; 3) 14 H6/r5;
4) 30 A11/h11; 5) 16 H8/n7; 6) 48 P7/h6.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).
Задание 3.
Дать пример обозначения предпочтительной посадки с зазором в
системе отверстия.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 55 мкм; Nmin расч = 5 мкм.
Номинальный размер d = 50 мм
